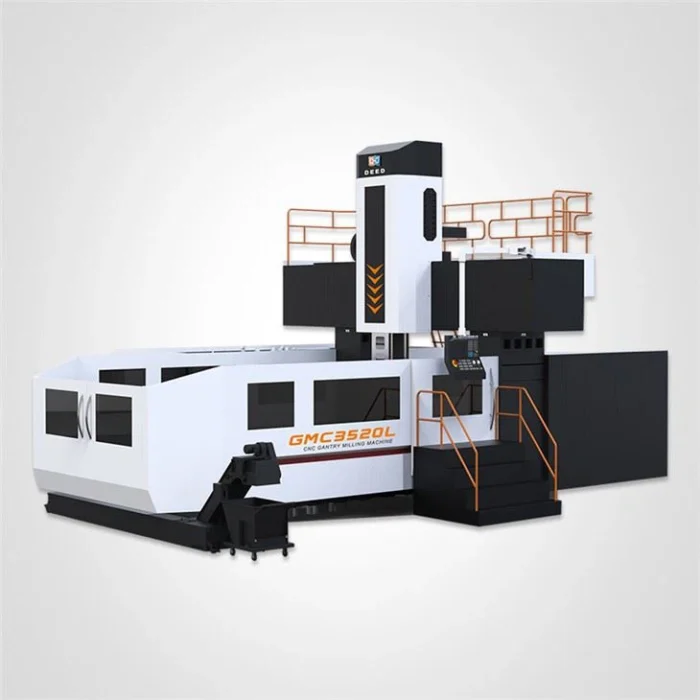

Centro de mecanizado de pórtico CNC serie DEED GMC20
Serie GMC: Deed desarrolló este nuevo centro de fresado y mandrinado de pórtico de precisión con Rottler. Es especialmente adecuado para el mecanizado de metales de todas las industrias con cortes pesados, precisos y de alta velocidad. Como piezas de moldes, piezas estructurales aeroespaciales, piezas estructurales ferroviarias; mecanizado de piezas grandes de energía, ingeniería, industria de fundición; bogie de ferrocarril; procesamiento de piezas estructurales grandes; Procesamiento de la caja de engranajes planetarios, soporte de cojinete, piezas de motor de turbina y generador, etc.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado de pórtico CNC de la serie DEED GMC20 es un producto con alto rendimiento, alta precisión y alta eficiencia. Es adecuado para mecanizar piezas con formas y procesos complejos y requisitos de alta precisión. Gracias a los materiales y la tecnología de soldadura de Alemania, la estructura del equipo tiene una excelente absorción de impactos y estabilidad térmica, lo que puede garantizar sus propiedades físicas y mecánicas estables. Tiene máquinas herramienta y columnas estables y resistentes para reducir la deformación mecánica y mejorar la estabilidad de la máquina durante el procesamiento.
CARACTERÍSTICAS
1. El diseño de piezas móviles livianas y una estructura altamente rígida puede cumplir con la rigidez estática y la respuesta dinámica rápida, lo que es más propicio para mejorar la precisión del posicionamiento y el rendimiento del procesamiento de la máquina herramienta.
2. El control deslizante cuadrado de alta rigidez, con una sección de 400 * 400 mm o 450 * 450 mm, puede realizar un corte potente de carrera completa del eje z.
3. La estructura de caja cerrada de doble capa de alta rigidez y el riel guía escalonado pueden reducir la deformación de la viga debido a la concentración de tensión y garantizar la precisión del mecanizado de la pieza de trabajo.
4. El centro de mecanizado de pórtico CNC de la serie DEED GMC20 tiene un cargador de cabezales de herramientas automático cerrado para su selección, y cada cabezal de herramienta se puede reemplazar automáticamente, o se puede seleccionar con un cargador de herramientas vertical horizontal, lo que puede mejorar la capacidad de automatización de la máquina herramienta. y realizar mecanizado automático multifacético.
| Sistema de control | FANUC/SIMENS/MITSUBISHI | ||||
| VIAJAR | GMC2020L | GMC2520L | GMC3020L | GMC3520L | GMC4020L |
| recorrido del eje x | 2000 mm | 2500 mm | 3000 mm | 3500m | 4000m |
| Recorrido del eje Y | 2000 mm | 2000 mm | 2000 mm | 2000 mm | 2000 mm |
| Recorrido del eje Z | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm |
| Nariz del husillo a la superficie de la mesa | 200-1050 | 200-1050 | 200-1050 | 200-1050 | 200-1050 |
| HUSO | |||||
| Tipo de unidad | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios |
| Cono del husillo | BT50 | BT50 | BT50 | BT50 | BT50 |
| Máx. Velocidad | 8000 rpm | 8000 rpm | 8000 rpm | 8000 rpm | 8000 rpm |
| Potencia del husillo | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios |
| Par del husillo | 560-660N.m | 560-660N.m | 560-660N.m | 560-660N.m | 560-660N.m |
| MESA | |||||
| Tamaño | 2000×1600mm | 2500×1600mm | 3000×1600mm | 3500×1600mm | 4000×1600mm |
| Ranura en T | 22 mm | 22 mm | 22 mm | 22 mm | 22 mm |
| carga maxima | 7t | 9t | 11t | 13t | 14t |
| ALIMENTAR | |||||
| Velocidad máxima de corte | 5-12000 mm/min | 5-12000 mm/min | 5-12000 mm/min | 5-12000 mm/min | 5-12000 mm/min |
| avance rápido | 16/16/16 m/min | 16/16/16 m/min | 16/16/16 m/min | 16/16/16 m/min | 16/16/16 m/min |
| EXACTITUD | |||||
| Posicionamiento | {{0}}.014*0,017*0,011 mm | {{0}}.016*0,017*0,011 mm | {{0}}.018*0,017*0,011 mm | {{0}}.02*0,017*0,011 mm | {{0}}.021*0,017*0,011 mm |
| Repetibilidad | {{0}}.009*0,009*0,006 mm | {{0}}.011*0,009*0,006 mm | {{0}}.011*0,009*0,006 mm | {{0}}.013*0,009*0,006 mm | {{0}}.014*0,009*0,006 mm |
| OTROS | |||||
| Presión del aire | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa |
| Capacidad de potencia | 50KVA | 50KVA | 50KVA | 50KVA | 50KVA |
| Peso de la máquina | 25T | 27T | 28T | 31T | 36T |
| Espacio en el piso de la máquina (L *W *H) | 7520×5400×5100mm | 7850×5400×5100mm | 9000×5400×5100mm | 10250×5400×5100mm | 11250×5400×5100mm |
