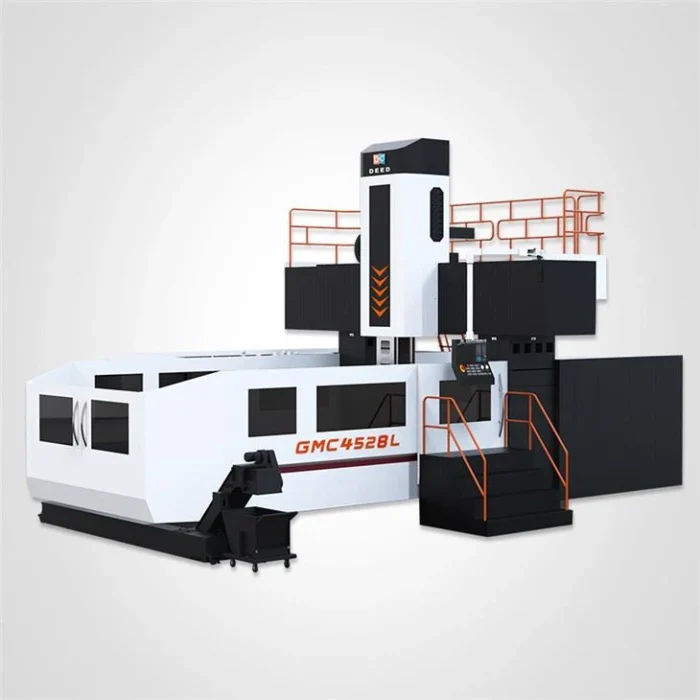

Centro de mecanizado de pórtico CNC serie DEED GMC28
Serie GMC: Deed desarrolló este nuevo centro de fresado y mandrinado de pórtico de precisión con Rottler. Es especialmente adecuado para el mecanizado de metales de todas las industrias con cortes pesados, precisos y de alta velocidad. Como piezas de moldes, piezas estructurales aeroespaciales, piezas estructurales ferroviarias; mecanizado de piezas grandes de energía, ingeniería, industria de fundición; bogie de ferrocarril; procesamiento de piezas estructurales grandes; Procesamiento de la caja de engranajes planetarios, soporte de cojinete, piezas de motor de turbina y generador, etc.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado de pórtico CNC DEED GMC28 tiene una fuerte absorción de impactos y estabilidad térmica para garantizar la estabilidad de las propiedades físicas y mecánicas. La máquina adopta una base y columna pesadas y estables, lo que puede reducir la deformación y mejorar la estabilidad de la máquina. El diseño de piezas móviles livianas y estructuras muy rígidas puede cumplir con la rigidez estática y la respuesta dinámica rápida, lo que es más propicio para mejorar la precisión del posicionamiento y el rendimiento del procesamiento de la máquina herramienta.
El centro de mecanizado de pórtico CNC DEED GMC28 utiliza un deslizador cuadrado de alta rigidez con una sección de 400*400 mm o 450*450 mm, que puede realizar un corte potente de carrera completa en el eje z. La estructura de caja cerrada de doble capa de alta rigidez y el riel guía escalonado pueden reducir la deformación de la viga debido a la concentración de tensión y garantizar la precisión del mecanizado de la pieza de trabajo. La máquina también está equipada con un almacén automático cerrado de cabezales de herramientas opcional. Cada cabezal de herramienta se puede reemplazar automáticamente o se puede seleccionar un almacén de herramientas horizontal vertical para mejorar la capacidad de automatización de la máquina herramienta y realizar un procesamiento automático de múltiples superficies.
| VIAJAR | GMC3028L | GMC3528L | GMC4028L | GMC4528L |
| recorrido del eje x | 3000 mm | 3500 mm | 4000mm | 4500 mm |
| Recorrido del eje Y | 3600 mm | 3600 mm | 3600 mm | 3600 mm |
| Recorrido del eje Z | 1250 mm | 1250 mm | 1250 mm | 1250 mm |
| Nariz del husillo a la superficie de la mesa | 400-1650 | 400-1650 | 400-1650 | 400-1650 |
| HUSO | ||||
| Tipo de unidad | Transmisión directa + Caja de cambios | Transmisión directa + Caja de cambios | Transmisión directa + Caja de cambios | Transmisión directa + Caja de cambios |
| Cono del husillo | BT50 | BT50 | BT50 | BT50 |
| Máx. Velocidad | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm |
| Potencia del husillo | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios |
| Par del husillo | 770/910 N·m | 770/910 N·m | 770/910 N·m | 770/910 N·m |
| MESA | ||||
| Tamaño | 3000×2600mm | 3500×2600mm | 4000×2600mm | 4500X2600mm |
| Ranura en T | 22 mm | 22 mm | 22 mm | 22 mm |
| carga maxima | 17000kg | 18000kg | 20000kg | 22000kg |
| ALIMENTAR | ||||
| Velocidad máxima de corte | 5-10000 mm/min | 5-10000 mm/min | 5-10000 mm/min | 5-10000 mm/min |
| avance rápido | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min |
| EXACTITUD | ||||
| Posicionamiento (bucle medio cerrado) | {{0}}.018*0,020*0,014 mm | {{0}}.020*0,02*0,011 mm | {{0}}.021*0,020*0,014 mm | {{0}}.024*0,020*0,014 mm |
| Repetibilidad (bucle medio cerrado) | {{0}}.010*0,013*0,008 mm | {{0}}.013*0,012*0,006 mm | {{0}}.014*0,013*0,008 mm | {{0}}.015*0,013*0,008 mm |
| ATC | ||||
| Tipo | Disco/cadena | Disco/Cadena | Disco/Cadena | Disco/Cadena |
| capacidad ATC | 24/32/40 | 24/32/40 | 24/32/40 | 24/32/40 |
| Tipo de portaherramientas | BT50/HSK63 | BT50/HSK63 | BT50/HSK63 | BT50/HSK63 |
| OTROS | ||||
| Presión del aire | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa |
| Capacidad de potencia | 50KVA | 50KVA | 50KVA | 50KVA |
| Peso de la máquina | 49700kg | 58000kg | 59000kg | 63000kg |
| Espacio en el piso de la máquina (L *W *H) | 9250 mm * 7400 mm * 6600 mm | 10250 mm * 7400 mm * 6600 mm | 11250 mm * 7400 mm * 6600 mm | 12250 mm * 7400 mm * 6600 mm |
| VIAJAR | GMC5028L | GMC5528L | GMC6528L | |
| recorrido del eje x | 5000 mm | 5500 mm | 6500 mm | |
| Recorrido del eje Y | 3600 mm | 3600 mm | 3600 mm | |
| Recorrido del eje Z | 1250 mm | 1250 mm | 1250 mm | |
| Nariz del husillo a la superficie de la mesa | 400-1650 | 400-1650 | 400-1650 | |
| HUSO | ||||
| Tipo de unidad | Transmisión directa + Caja de cambios | Transmisión directa + Caja de cambios | Transmisión directa + Caja de cambios | |
| Cono del husillo | BT50 | BT50 | BT50 | |
| Máx. Velocidad | 6000 rpm | 6000 rpm | 6000 rpm | |
| Potencia del husillo | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios | |
| Par del husillo | 770/910 N·m | 770/910 N·m | 770/910 N·m | |
| MESA | ||||
| Tamaño | 5000×2600mm | 5500X2600mm | 6000×2600mm | |
| Ranura en T | 22mm | 22 mm | 22 mm | |
| carga maxima | 24000kg | 26000kg | 30000kg | |
| ALIMENTAR | ||||
| Velocidad máxima de corte | 5-10000 mm/min | 5-10000 mm/min | 5-10000 mm/min | |
| avance rápido | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min | |
| EXACTITUD | ||||
| Posicionamiento (bucle medio cerrado) | {{0}}.025*0,020*0,014 mm | {{0}}.026*0,020*0,014 mm | {{0}}.031*0,020*0,014 mm | |
| Repetibilidad (bucle medio cerrado) | {{0}}.016*0,013*0,008 mm | {{0}}.018*0,013*0,008 mm | {{0}}.021*0,013*0,008 mm | |
| ATC | ||||
| Tipo | Disco/Cadena | Disco/Cadena | Disco/Cadena | |
| capacidad ATC | 24/32/40 | 24/32/40 | 24/32/40 | |
| Tipo de portaherramientas | BT50/HSK63 | BT50/HSK63 | BT50/HSK63 | |
| OTROS | ||||
| Presión del aire | 0.65Mpa | 0.65Mpa | 0.65Mpa | |
| Capacidad de potencia | 50KVA | 50KVA | 50KVA | |
| Peso de la máquina | 68000kg | 70000kg | 78000kg | |
| Espacio en el piso de la máquina (L *W *H) | 13250 mm * 7400 mm * 6600 mm | 14250 mm * 7400 mm * 6600 mm | 16250 mm * 7400 mm * 6600 mm |
