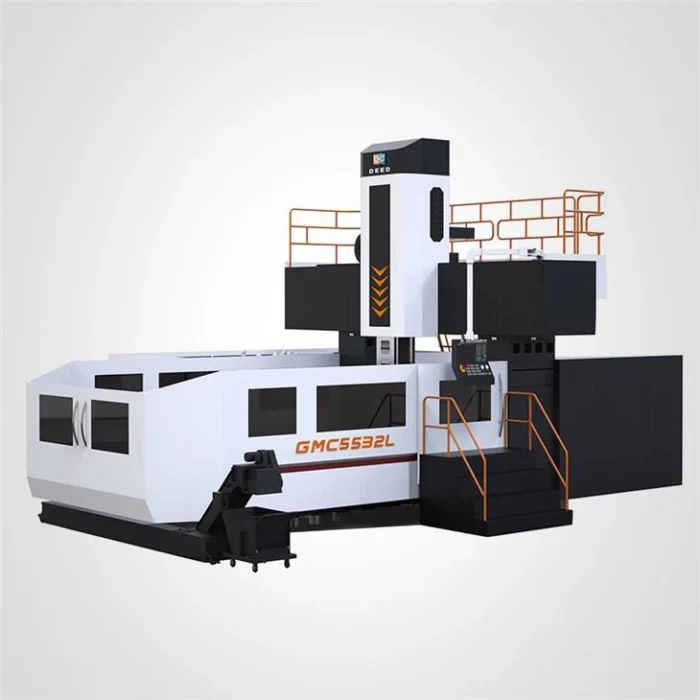

Centro de mecanizado de pórtico CNC serie DEED GMC32
Serie GMC: Deed desarrolló este nuevo centro de fresado y mandrinado de pórtico de precisión con Rottler. Es especialmente adecuado para el mecanizado de metales de todas las industrias con cortes pesados, precisos y de alta velocidad. Como piezas de moldes, piezas estructurales aeroespaciales, piezas estructurales ferroviarias; mecanizado de piezas grandes de energía, ingeniería, industria de fundición; bogie de ferrocarril; procesamiento de piezas estructurales grandes; Procesamiento de la caja de engranajes planetarios, soporte de cojinete, piezas de motor de turbina y generador, etc.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado de pórtico CNC DEED GMC32 está equipado con una mesa giratoria de indexación automática o una caja de husillo, que puede girar automáticamente el ángulo, de modo que la pieza de trabajo pueda completar automáticamente el procesamiento multiproceso de múltiples planos o múltiples posiciones de ángulo después de una sujeción. El centro de mecanizado puede cambiar automáticamente la velocidad del husillo de la máquina herramienta, la velocidad de avance, la trayectoria de movimiento de la herramienta en relación con la pieza de trabajo y otras funciones auxiliares.
Este tipo de centro de mecanizado de pórtico CNC serie DEED GMC32 tiene buena rigidez y alta precisión. Los componentes de la caja del husillo no sobresalen y no soportan la deformación causada por el momento flector durante el mecanizado. Su estructura de marco en marco puede lograr mecanizado y posicionamiento de alta velocidad. El centro de mecanizado está equipado con una mesa de trabajo de intercambio. Mientras las piezas de trabajo se procesan en la mesa de trabajo en la posición de trabajo, la carga y descarga de otras piezas de trabajo en la mesa de trabajo en la posición de carga y descarga no afectará el procesamiento normal de las piezas de trabajo.
| Sistema de control | FANUC/SIMENS/MITSUBISHI | |||
| VIAJAR | GMC5532L | GMC6532L | GMC8532L | GMC10532 |
| recorrido del eje x | 5500 mm | 6500 mm | 8500 mm | 10500mm |
| Recorrido del eje Y | 4000mm | 4000mm | 4000mm | 4000mm |
| Recorrido del eje Z | 1250 mm | 1250 mm | 1250 mm | 1250 mm |
| Nariz del husillo a la superficie de la mesa | 400-1650 | 400-1650 | 400-1650 | 400-1650 |
| HUSO | ||||
| Tipo de unidad | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios |
| Cono del husillo | BT50 | BT50 | BT50 | BT50 |
| Máx. Velocidad | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm |
| Potencia del husillo | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios |
| Par del husillo | 770-910N·m | 770-910N·m | 770-910N·m | 770-910N·m |
| MESA | ||||
| Tamaño | 5500×2800mm | 6500×2800mm | 8500×2800mm | 10500×2800mm |
| Ranura en T | 22 mm | 28 mm | 28 mm | 28 mm |
| carga maxima | 28t | 32t | 36t | 40t |
| ALIMENTAR | ||||
| Velocidad máxima de corte | 5-10000 mm/min | 5-10000 mm/min | 5-8000 mm/min | 5-8000 mm/min |
| avance rápido | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min |
| EXACTITUD | ||||
| Posicionamiento | {{0}}.026/0,021/0,014 mm | {{0}}.031/0,021/0,014 mm | {{0}}.035/0,021/0,014 mm | {{0}}.044/0,021/0,014 mm |
| Repetibilidad | {{0}}.018/0,013/0,008 mm | {{0}}.021/0,014/0,008 mm | {{0}}.023/0,014/0,008 mm | {{0}}.029/0,014/0,008 mm |
| OTROS | ||||
| Presión del aire | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa |
| Capacidad de potencia | 50KVA | 50KVA | 50KVA | 50KVA |
| Peso de la máquina | 83T | 95T | 115T | 130T |
| Espacio en el piso de la máquina (L *W *H) | 14100×7400×6600mm | 16100×7400×6600mm | 21500×7400×6600mm | 25500×7400×6600mm |
