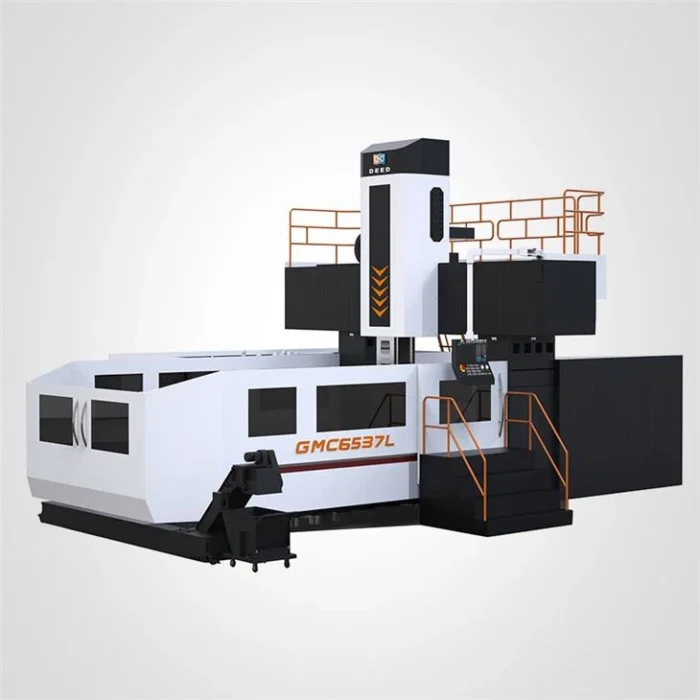

Centro de mecanizado de pórtico CNC serie DEED GMC37
Serie GMC: Deed desarrolló este nuevo centro de fresado y mandrinado de pórtico de precisión con Rottler. Es especialmente adecuado para el mecanizado de metales de todas las industrias con cortes pesados, precisos y de alta velocidad. Como piezas de moldes, piezas estructurales aeroespaciales, piezas estructurales ferroviarias; mecanizado de piezas grandes de energía, ingeniería, industria de fundición; bogie de ferrocarril; procesamiento de piezas estructurales grandes; procesamiento de la caja de engranajes planetarios, soporte de cojinete, piezas de motor de turbina y generador, etc. A través del diseño modular, los productos se pueden serializar y personalizar de acuerdo con la demanda del mercado.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado de pórtico CNC de la serie DEED GMC37 se refiere al centro de mecanizado en el que el eje Z del eje principal es perpendicular a la mesa, que puede usarse particularmente en la fabricación de piezas de trabajo grandes y piezas de trabajo con formas complejas.
Los componentes principales del centro de mecanizado de pórtico CNC de la serie DEED GMC37 se optimizan mediante análisis de elementos finitos. El hierro fundido principal está fabricado con materiales de alta resistencia con una estructura metalográfica estable. Después del pulido con chorro de arena, el templado y otros procesos, se garantiza la precisión a largo plazo de la máquina herramienta. La estructura de pórtico reduce la vibración de la máquina herramienta durante el corte fuerte y hace que la máquina herramienta sea rígida. Además, la viga tiene forma de escalera, lo que es adecuado para cortes fuertes.
Pórtico serie GMC: centro de mecanizado pórtico de alto rendimiento
SOBRE NOSOTROS
Continuamos expandiendo el comercio regional nacional y mejorando la competitividad internacional de nuestro centro de mecanizado de pórtico CNC serie DEED GMC37. Nuestra empresa utiliza la estandarización y la tecnología de la información para mejorar el nivel de gestión y mejorar la fortaleza integral de nuestra empresa. Estamos comprometidos con el crecimiento de nuestra gente y el bienestar de nuestros empleados mediante la realización de un buen valor.
| Sistema de control | FANUC/SIMENS/MITSUBISHI | |||
| VIAJAR | GMC5537L | GMC6537L | GMC8537L | GMC10537L |
| recorrido del eje x | 5500 mm | 6500 mm | 8500 mm | 10500mm |
| Recorrido del eje Y | 4500 mm | 4500 mm | 4500 mm | 4500 mm |
| Recorrido del eje Z | 1270 mm | 1250 mm | 1250 mm | 1250 mm |
| Nariz del husillo a la superficie de la mesa | 400-1650 | 400-1650 | 400-1650 | 400-1650 |
| HUSO | ||||
| Tipo de unidad | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios |
| Cono del husillo | BT50 | BT50 | BT50 | BT50 |
| Máx. Velocidad | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm |
| Potencia del husillo | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios |
| Par del husillo | 770-910N·m | 770-910N·m | 770-910N·m | 770-910N·m |
| MESA | ||||
| Tamaño | 5500×3500mm | 6500×3500mm | 8500×3500mm | 10500×3500mm |
| Ranura en T | 28mm | 28mm | 28mm | 28mm |
| carga maxima | 28t | 32t | 36t | 40t |
| ALIMENTAR | ||||
| Velocidad máxima de corte | 5-10000 mm/min | 5-10000 mm/min | 5-8000 mm/min | 5-8000 mm/min |
| avance rápido | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min | 10/12/12 m/min |
| EXACTITUD | ||||
| Posicionamiento | {{0}}.026/0,023/0,014 mm | {{0}}.031/0,023/0,014 mm | {{0}}.035/0,023/0,014 mm | {{0}}.044/0,023/0,014 mm |
| Repetibilidad | {{0}}.018/0,016/0,008 mm | {{0}}.021/0,016/0,008 mm | {{0}}.023/0,016/0,008 mm | {{0}}.029/0,016/0,008 mm |
| OTROS | ||||
| Presión del aire | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa |
| Capacidad de potencia | 50KVA | 50KVA | 50KVA | 50KVA |
| Peso de la máquina | 87.5T | 100T | 120T | 135T |
| Espacio en el piso de la máquina (L *W *H) | 14800×7900×6600mm | 16800×7900×6600mm | 22200×7900×6600mm | 26200×7900×6600mm |
