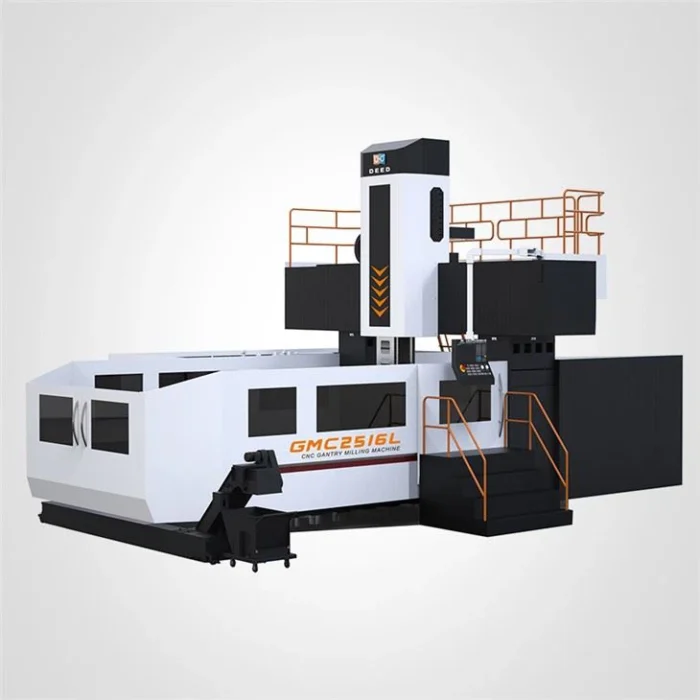

Centro de mecanizado de pórtico serie DEED GMC16
El centro de mecanizado de pórtico se aplica principalmente al transporte ferroviario, automoción, bielas de motores, energía, información, moldes y otras industrias de procesamiento de piezas. Se caracteriza por su alta velocidad, alta precisión, alta flexibilidad y protección del medio ambiente. Su índice de rendimiento y su índice de precisión coinciden completamente con el estándar nacional. A través del diseño modular, los productos se pueden serializar y personalizar según la demanda del mercado.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado de pórtico DEED GMC16 serie es especialmente adecuado para cortes pesados, de alta velocidad y precisión de metal y otras piezas en diversas industrias, como el procesamiento de piezas de moldes; Procesamiento de piezas estructurales de aviación y piezas estructurales de ferrocarriles; Procesamiento de piezas grandes en las industrias de energía, ingeniería y fundición; Procesamiento de nudillos de ferrocarril y grandes piezas estructurales; Procesamiento de piezas de engranajes planetarios, pedestales de rodamientos, turbinas y generadores en la industria energética.
La herramienta del centro de mecanizado de pórtico de la serie DEED GMC16 puede completar el fresado, mandrinado, taladrado, roscado rígido y procesamiento de superficies de varillaje de tres ejes, y puede agregar un cabezal de fresado en ángulo recto de acuerdo con los requisitos del cliente para lograr un procesamiento de pentaedro de sujeción. Puede agregar un dispositivo interno de cambio de herramientas sobre la base de una máquina perforadora CNC o una máquina de energía CNC, de modo que después de sujetar la pieza de trabajo una vez, pueda completar continuamente el procesamiento de múltiples procesos en la superficie de la pieza de trabajo, con procesos altamente centralizados.
| Sistema de control | FANUC/SIMENS/MITSUBISHI | ||||
| VIAJAR | GMC2016L | GMC2516L | GMC3016L | GMC3516L | GMC4016L |
| recorrido del eje x | 2000 mm | 2500 mm | 3000 mm | 3500 mm | 4000mm |
| Recorrido del eje Y | 1600 mm | 1600 mm | 1600 mm | 1600 mm | 1600 mm |
| Recorrido del eje Z | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm |
| Nariz del husillo a la superficie de la mesa | 200-1050 | 200-1050 | 200-1050 | 200-1050 | 200-1050 |
| HUSO | |||||
| Tipo de unidad | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios | Transmisión directa + caja de cambios |
| Cono del husillo | BT50 | BT50 | BT50 | BT50 | BT50 |
| Máx. Velocidad | 8000 rpm | 8000 rpm | 8000 rpm | 8000 rpm | 8000 rpm |
| Potencia del husillo | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios |
| Par del husillo | 560/660 millas náuticas | 560/660 millas náuticas | 560/660 millas náuticas | 560/660 millas náuticas | 560-660Nuevo Méjico |
| MESA | |||||
| Tamaño | 2000×1250mm | 2500×1250 mm | 3000×1250mm | 3500×1250 mm | 4000×1250 mm |
| Ranura en T | 22mm | 22mm | 22mm | 22mm | 22mm |
| Carga máxima | 5t | 6t | 8t | 9t | 10t |
| ALIMENTAR | |||||
| Velocidad máxima de corte | 5-12000 mm/min | 5-12000 mm/min | 5-12000 mm/min | 5-12000 mm/min | 5-12000 mm/min |
| avance rápido | 16/16/16 m/min | 16/16/16 m/min | 16/16/16 m/min | 16/16/16 m/min | 16/16/16 m/min |
| EXACTITUD | |||||
| Posicionamiento | {{0}}.014/0,014/0,011 mm | {{0}}.016/0,014/0,011 mm | {{0}}.018/0,014/0,011 mm | {{0}}.012/0,014/0,011 mm | {{0}}.021/0,014/0,011 mm |
| Repetibilidad | {{0}}.009/0,009/0,006 mm | {{0}}.011/0,009/0,006 mm | {{0}}.011/0,009/0,006 mm | {{0}}.013/0,009/0,006 mm | {{0}}.014/0,009/0,006 mm |
| OTROS | |||||
| Presión de aire | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa |
| Capacidad de energía | 50KVA | 50KVA | 50KVA | 50KVA | 50KVA |
| Peso de la máquina | 24T | 26T | 27.5T | 29.5T | 35T |
| Espacio en el piso de la máquina (L *W *H) | 7520×4955×5100mm | 7850×4955×5100mm | 9000×4955×5100mm | 10250 mm × 4955 mm × 5100 mm | 11250×4955×5100mm |
