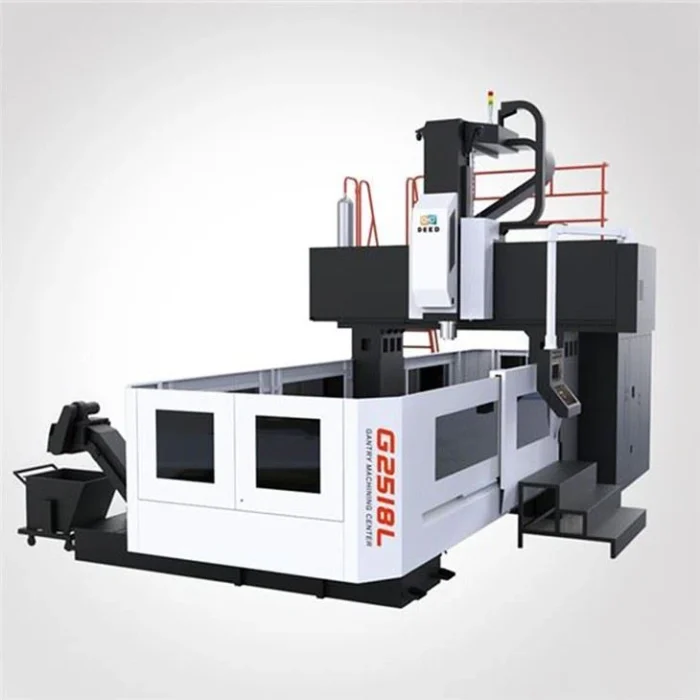

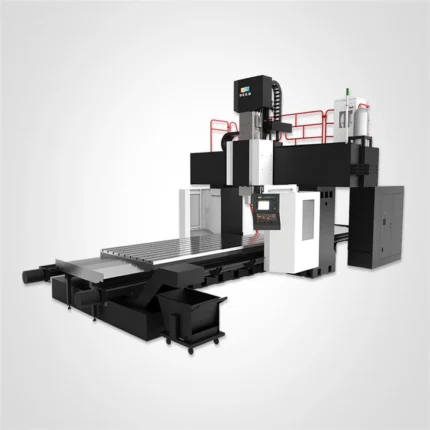

Centro de mecanizado de pórtico Serie GL18
El centro de mecanizado de pórtico de doble columna DEED serie GL18 adopta una estructura de pórtico cerrada compuesta por bancada, columna y viga, que tiene las características de alta rigidez y alta estabilidad. La máquina herramienta puede completar el fresado, mandrinado, taladrado, roscado rígido y procesamiento de superficies de varillaje de tres ejes, y puede agregar un cabezal de fresado en ángulo recto según los requisitos del cliente para realizar un procesamiento de cinco lados al mismo tiempo. Es especialmente adecuado para el mecanizado en bruto o semiacabado de piezas de matrices, el procesamiento de piezas estructurales de equipos de automatización y piezas estructurales de ferrocarriles, el procesamiento de piezas grandes en las industrias de energía, ingeniería y fundición, el procesamiento de muñones de dirección ferroviaria y piezas estructurales grandes, etc.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado de pórtico serie GL18 es un equipo de procesamiento de procesos completo económico y eficiente. Está equipado con una excelente estructura de alta rigidez, que puede mantener la estabilidad de la estructura después de un procesamiento continuo a largo plazo. La máquina herramienta y la columna de este equipo están hechas de nuevos materiales y tecnologías de UHPC de Alemania, por lo que tiene una excelente absorción de impactos, bajo coeficiente de expansión térmica, baja conductividad térmica, resistencia a la corrosión, fundición a temperatura ambiente y baja tensión interna después de la solidificación. No producirá mucha vibración ni ruido, lo que constituye un buen ambiente de trabajo para la creatividad de los empleados.
CARACTERÍSTICAS
- La mesa de trabajo, el bloque deslizante, la caja del husillo y otras partes móviles del centro de mecanizado de pórtico serie GL18 adoptan la nueva y avanzada tecnología de soldadura de placas de acero de Alemania, con alta rigidez. Al mismo tiempo, esta tecnología reduce el peso de las piezas móviles, reduce la energía potencial de inercia del movimiento y mejora la velocidad de respuesta y la precisión del movimiento de la máquina herramienta.
- Las tres piezas móviles coordinadas están soportadas por el riel guía lineal del rodillo de carga pesada, y el anillo de retención del rodillo se utiliza para evitar la desviación, lo que puede lograr un movimiento equilibrado y estable y garantizar la precisión y estabilidad de la máquina herramienta a largo plazo. operación.
- La caja del husillo adopta una estructura deslizante de sección grande, sostenida por un riel guía lineal de rodillos de carga pesada, que tiene una fuerte resistencia al corte transversal del husillo y puede realizar un corte fuerte de la carrera completa del eje Z.
- El eje Z adopta cilindros de equilibrio dobles para eliminar el par desequilibrado causado por el peso muerto.
| VIAJAR | G2018L | G2518L | G3018L | G3518L | G4018L | G4518L | G5018L | G5518L | G6018L |
| Distancia entre columnas | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm |
| recorrido del eje x | 2100 mm | 2600 mm | 3100 mm | 3600 mm | 4000mm | 4500 mm | 5000 mm | 5500 mm | 6000 mm |
| Recorrido del eje Y | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm |
| Recorrido del eje Z | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm |
| Nariz del husillo a la superficie de la mesa | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm |
| HUSO | |||||||||
| Tipo de unidad | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 |
| Cono del husillo | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 |
| Máx. Velocidad | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm |
| Potencia del husillo | 15/18,5 kilovatios | 15/18,5 kilovatios | 15/18,5 kilovatios | 15/18,5 kilovatios | 15/18,5 kilovatios | 18/35 kilovatios | 18/35 kilovatios | 18/35 kilovatios | 18/35 kilovatios |
| Par del husillo | 190/313 Nm | 190/313 Nm | 190/313 Nm | 190/313 Nm | 190/313 Nm | 156,9/296 Nm | 156,9/296 Nm | 156,9/296 Nm | 156,9/296 Nm |
| Sección de caja de husillo | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm |
| MESA DE TRABAJO | |||||||||
| Ancho de la mesa de trabajo | 1600 mm | 1600 mm | 1600 mm | 1600 mm | 1600 mm | 1600 mm | 1600 mm | 1600 mm | 1600 mm |
| Tamaño de ranura en T | 22mm | 22 mm | 22 mm | 22 mm | 22 mm | 22 mm | 22 mm | 22 mm | 22 mm |
| carga maxima | 6000kg | 7000kg | 8000kg | 9000kg | 10000kg | 11000kg | 12000kg | 13000kg | 14000kg |
| ALIMENTAR | |||||||||
| Velocidad máxima de corte | 10 m/min | 10 m/min | 10 m/min | 10 m/min | 8 m/min | 8 m/min | 8 m/min | 8 m/min | 8 m/min |
| avance rápido | 16/16/16 M/MIN | 16/16/16 M/MIN | 16/16/16 M/MIN | 12/16/16 M/MIN | 8/16/16 m/min | 8/16/16 m/min | 8/16/16 m/min | 8/16/16 m/min | 8/16/16 m/min |
| EXACTITUD | |||||||||
| Posicionamiento (bucle medio cerrado) | {{0}}.018/0,018/0,017 mm | {{0}}.019/0,018/0,017 mm | {{0}}.02/0,018/0,017 mm | {{0}}.021/0,018/0,017 mm | {{0}}.022/0,018/0,017 mm | {{0}}.025/0,018/0,017 mm | {{0}}.027/0,018/0,017 mm | {{0}}.028/0,018/0,017 mm | {{0}}.03/0,018/0,017 mm |
| Repetibilidad (bucle medio cerrado) | {{0}}.013/0,012/0,008 mm | {{0}}.014/0,012/0,008 mm | {{0}}.015/0,012/0,008 mm | {{0}}.016/0,012/0,008 mm | {{0}}.017/0,012/0,008 mm | {{0}}.018/0,012/0,008 mm | {{0}}.019/0,012/0,008 mm | {{0}}.02/0,012/0,008 mm | {{0}}.021/0,012/0,008 mm |
| OTROS | |||||||||
| Presión del aire | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa |
| Capacidad de potencia | 30kVA | 30kVA | 30kVA | 30kVA | 30kVA | 45kVA | 45kVA | 45kVA | 45kVA |
| Peso de la máquina | 18500kg | 20500kg | 22500kg | 24500kg | 26500kg | 26500kg | 30500kg | 32500kg | 32500kg |
| Espacio en el piso de la máquina (L *W *H) | 6885 * 5000 * 4800 mm | 7885 * 5000 * 4800 mm | 8885 * 5000 * 4800 mm | 9885 * 5000 * 4800 mm | 10885 * 5000 * 4800 mm | 11885 * 5000 * 4800 mm | 12885 * 5000 * 4800 mm | 13885 * 5000 * 4800 mm | 14885 * 5000 * 4800 mm |
