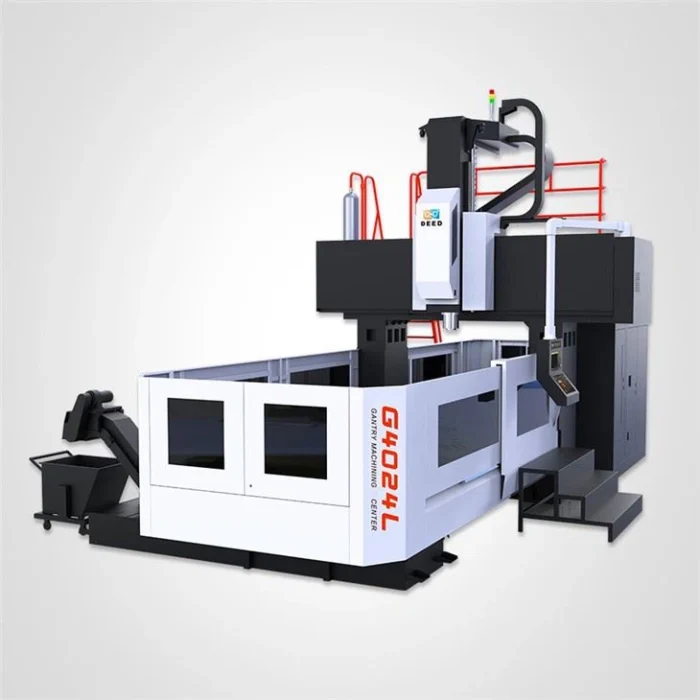

Centro de mecanizado de pórtico Serie GL24
El centro de mecanizado de pórtico de doble columna DEED serie GL adopta una estructura de pórtico cerrada compuesta por bancada, columna y viga, que tiene las características de alta rigidez y alta estabilidad. La máquina herramienta puede completar el fresado, mandrinado, taladrado, roscado rígido y procesamiento de superficies de varillaje de tres ejes, y puede agregar un cabezal de fresado en ángulo recto según los requisitos del cliente para realizar un procesamiento de cinco lados al mismo tiempo. Es especialmente adecuado para el mecanizado en bruto o semiacabado de piezas de matrices, el procesamiento de piezas estructurales de equipos de automatización y piezas estructurales de ferrocarriles, el procesamiento de piezas grandes en las industrias de energía, ingeniería y fundición, el procesamiento de muñones de dirección ferroviaria y piezas estructurales grandes, etc.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado de pórtico Serie GL24 es un equipo muy importante para la industria del mecanizado industrial. Puede completar más pasos de procesamiento en un proceso de sujeción de pieza de trabajo y tiene una alta precisión de procesamiento, por lo que se usa ampliamente. Nuestro equipo puede agregar un cambiador automático de herramientas para permitir que la pieza de trabajo complete múltiples procesos continuamente después de una sujeción. Esta característica de procesamiento altamente concentrado también mejora aún más su eficiencia. Además, el cuerpo y las columnas de nuestro equipo están fabricados con materiales alemanes UHPC, por lo que tienen buena absorción de impactos, resistencia a la corrosión, baja tensión interna y son más duraderos.
CARACTERÍSTICAS
1. El centro de mecanizado de pórtico serie GL24 adopta tecnología avanzada de soldadura de placas de acero para la mesa, el bloque deslizante, el cabezal y otros componentes, por lo que tiene una alta rigidez, lo que puede reducir la energía potencial del movimiento y mejorar la velocidad de respuesta de la máquina herramienta.
2. El sistema de soporte de guía lineal de rodillos de alta resistencia puede evitar la desviación para que la máquina aún tenga alta precisión y estabilidad en operaciones a largo plazo.
3. La caja del husillo adopta una estructura deslizante de sección transversal grande, por lo que puede resistir bien la capacidad de corte transversal del husillo y también se puede realizar el potente corte del eje Z.
4. El eje Z del centro de mecanizado de pórtico serie GL24 adopta cilindros de doble equilibrio, por lo que puede eliminar el momento desequilibrado causado por su propio peso.
| VIAJAR | G3024L | G3524L | G4024L | G4524L | G5024L | G5524L | G6024L |
| Distancia entre columnas | 2400 mm | 2400 mm | 2400 mm | 2400 mm | 2400 mm | 2400 mm | 2400 mm |
| recorrido del eje x | 3000 mm | 3500 mm | 4000mm | 4500 mm | 5000 mm | 5500 mm | 6000 mm |
| Recorrido del eje Y | 2400 mm | 2400 mm | 2400 mm | 2400 mm | 2400 mm | 2400 mm | 2400 mm |
| Recorrido del eje Z | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm | 850 mm |
| Nariz del husillo a la superficie de la mesa | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm | 200-1050mm |
| HUSO | |||||||
| Tipo de unidad | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 | Transmisión por correa 1:1.33 |
| Cono del husillo | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 |
| Máx. Velocidad | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm |
| Potencia del husillo | 15/18,5 kilovatios | 15/18,5 kilovatios | 15/18,5 kilovatios | 15/18,5 kilovatios | 18/35 kilovatios | 18/35 kilovatios | 18/35 kilovatios |
| Par del husillo | 190/313 Nm | 190/313 Nm | 190/313 Nm | 190/313 Nm | 156,9/296 Nm | 156,9/296 Nm | 156,9/296 Nm |
| Sección de caja de husillo | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm | 350 * 400 mm |
| MESA DE TRABAJO | |||||||
| Ancho de la mesa de trabajo | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm | 1800 mm |
| Ranura en T (tamaño * cantidad * espacio) | 22 mm | 22 mm | 22 mm | 22mm | 22 mm | 22 mm | 22 mm |
| carga maxima | 8000kg | 9000kg | 10000kg | 11000kg | 12000kg | 13000kg | 14000kg |
| ALIMENTAR | |||||||
| Velocidad máxima de corte | 8 m/min | 8 m/min | 8 m/min | 8 m/min | 8 m/min | 8 m/min | 8 m/min |
| avance rápido | 12/12/12 M/MIN | 12/12/12 M/MIN | 12/12/12 M/MIN | 12/12/12 M/MIN | 8/12/12 M/MIN | 8/12/12 M/MIN | 8/12/12 M/MIN |
| EXACTITUD | |||||||
| Posicionamiento (bucle medio cerrado) | {{0}}.02/0,019/0,017 mm | {{0}}.021/0,019/0,017 mm | {{0}}.022/0,019/0,017 mm | {{0}}.025/0,019/0,017 mm | {{0}}.027/0,019/0,017 mm | {{0}}.028/0,019/0,017 mm | {{0}}.03/0,019/0,017 mm |
| Repetibilidad (bucle medio cerrado) | {{0}}.015/0,014/0,008 mm | {{0}}.016/0,014/0,008 mm | {{0}}.017/0,014/0,008 mm | {{0}}.018/0,014/0,008 mm | {{0}}.019/0,014/0,008 mm | {{0}}.02/0,014/0,008 mm | {{0}}.021/0,014/0,008 mm |
| OTROS | |||||||
| Presión del aire | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa |
| Capacidad de potencia | 30kVA | 30kVA | 30kVA | 30kVA | 45kVA | 45kVA | 45kVA |
| Peso de la máquina | 27000kg | 30000kg | 33500kg | 37000kg | 40500kg | 44000kg | 40500kg |
| Espacio en el piso de la máquina (L *W *H) | 9800 * 5800 * 4800 mm | 10800 * 5800 * 4800 mm | 11800 * 5800 * 4800 mm | 12800*5800*4800mm | 11800 * 5800 * 4800 mm | 14800 * 5800 * 4800 mm | 15800 * 5800 * 4800 mm |
