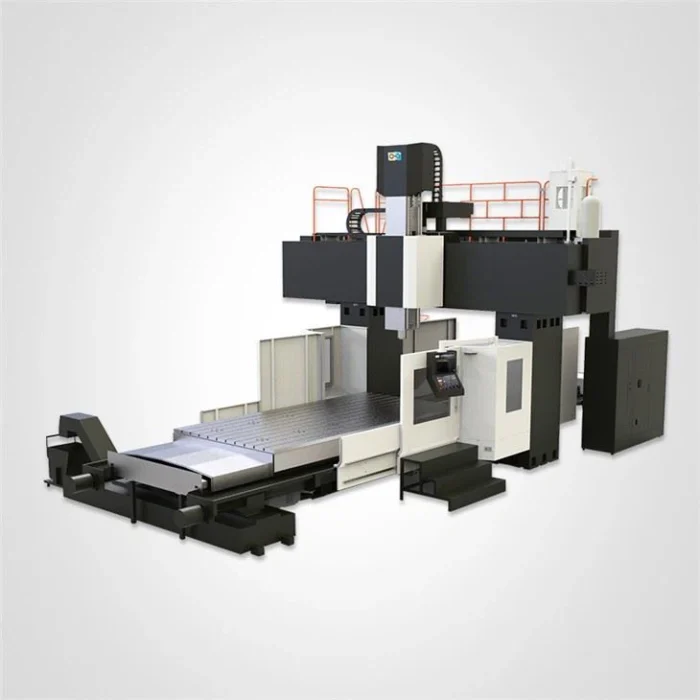

Centro de mecanizado de pórtico Serie GL42
El centro de mecanizado de pórtico de doble columna DEED serie GL adopta una estructura de pórtico cerrada compuesta por bancada, columna y viga, que tiene las características de alta rigidez y alta estabilidad. La máquina herramienta puede completar el fresado, mandrinado, taladrado, roscado rígido y procesamiento de superficies de varillaje de tres ejes, y puede agregar un cabezal de fresado en ángulo recto según los requisitos del cliente para realizar un procesamiento de cinco lados al mismo tiempo. Es especialmente adecuado para el mecanizado en desbaste o semiacabado de piezas de matrices, el procesamiento de piezas estructurales de equipos de automatización y piezas estructurales de ferrocarriles, el procesamiento de piezas grandes en las industrias de energía, ingeniería y fundición, el procesamiento de muñones de dirección ferroviaria y piezas estructurales grandes, etc.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
La máquina herramienta y la columna del centro de mecanizado de pórtico serie GL42 están hechas de nuevos materiales con nuevas tecnologías de UHPC alemán, que tienen una excelente absorción de impactos, bajo coeficiente de expansión térmica, baja conductividad térmica, resistencia a la corrosión, fundición a temperatura ambiente y baja tensión interna. después de la solidificación. La mesa de trabajo, el control deslizante, la caja del husillo y otras partes móviles de la máquina adoptan tecnología avanzada de soldadura de placas de acero, que tiene alta rigidez, reduce el peso de las piezas móviles, reduce la energía potencial de inercia del movimiento y mejora la velocidad de respuesta y la precisión del movimiento. herramienta de máquina.
Las tres partes móviles coordinadas del centro de mecanizado de pórtico serie GL42 están soportadas por un riel guía lineal de rodillos de carga pesada y también están equipadas con un anillo de retención de rodillos para evitar desviaciones, lograr un movimiento equilibrado y estable y garantizar la precisión y estabilidad de la máquina herramienta en operación a largo plazo. La caja del husillo adopta una estructura deslizante de sección grande, sostenida por un riel guía lineal de rodillos de carga pesada, que tiene una fuerte resistencia al corte transversal del husillo y puede realizar un corte fuerte de la carrera completa del eje Z. Se adoptan cilindros de doble equilibrio para el eje Z, lo que puede eliminar el par desequilibrado causado por el peso muerto.
CARACTERÍSTICAS
● Centro de mecanizado de pórtico serie GL
● Excelente estructura de alta rigidez
● Procesamiento de viajes completo y rentable
| VIAJAR | G10542L | G12542L | G14542L |
| Distancia entre columnas | 4200 mm | 4200 mm | 4200 mm |
| recorrido del eje x | 10500mm | 12500 mm | 14500mm |
| Recorrido del eje Y | 4300 mm | 4300 mm | 4300 mm |
| Recorrido del eje Z | 1250 mm | 1250 mm | 1250 mm |
| Nariz del husillo a la superficie de la mesa | 200-1450mm | 200-1450mm | 200-1450mm |
| HUSO | |||
| Tipo de unidad | Accionamiento directo+reductor de engranajes | Accionamiento directo+reductor de engranajes | Accionamiento directo+reductor de engranajes |
| Cono del husillo | BT50 | BT50 | BT50 |
| Máx. Velocidad | 6000 rpm | 6000 rpm | 6000 rpm |
| Potencia del husillo | 30/37 kilovatios | 30/37 kilovatios | 30/37 kilovatios |
| Par del husillo | 996,4/1228 Nm | 996,4/1228 Nm | 996,4/1228 Nm |
| Sección de caja de husillo | 500*450mm | 500*450mm | 500*450mm |
| MESA DE TRABAJO | |||
| Ancho de la mesa de trabajo | 3500 mm | 3500 mm | 3500 mm |
| Ranura en T (tamaño * cantidad * espacio) | 28mm | 28mm | 28mm |
| carga maxima | 36000kg | 36000kg | 36000kg |
| ALIMENTAR | |||
| Velocidad máxima de corte | 6 m/min | 6 m/min | 6 m/min |
| avance rápido | 8/10/10 m/min | 8/10/10 m/min | 8/10/10 m/min |
| EXACTITUD | |||
| Posicionamiento (bucle medio cerrado) | {{0}}.047/0,029/0,018 mm | {{0}}.054/0,029/0,018 mm | {{0}}.061/0,029/0,018 mm |
| Repetibilidad (bucle medio cerrado) | {{0}}.029/0,019/0,008 mm | {{0}}.034/0,019/0,008 mm | {{0}}.04/0,019/0,008 mm |
| OTROS | |||
| Presión del aire | 0.65Mpa | 0.65Mpa | 0.65Mpa |
| Capacidad de potencia | 80kVA | 80kVA | 80kVA |
| Peso de la máquina | 122000kg | 137000kg | 152000kg |
| Espacio en el piso de la máquina (L *W *H) | 27800*8000*6900mm | 31300*8000*6900mm | 35300*8000*6900mm |
