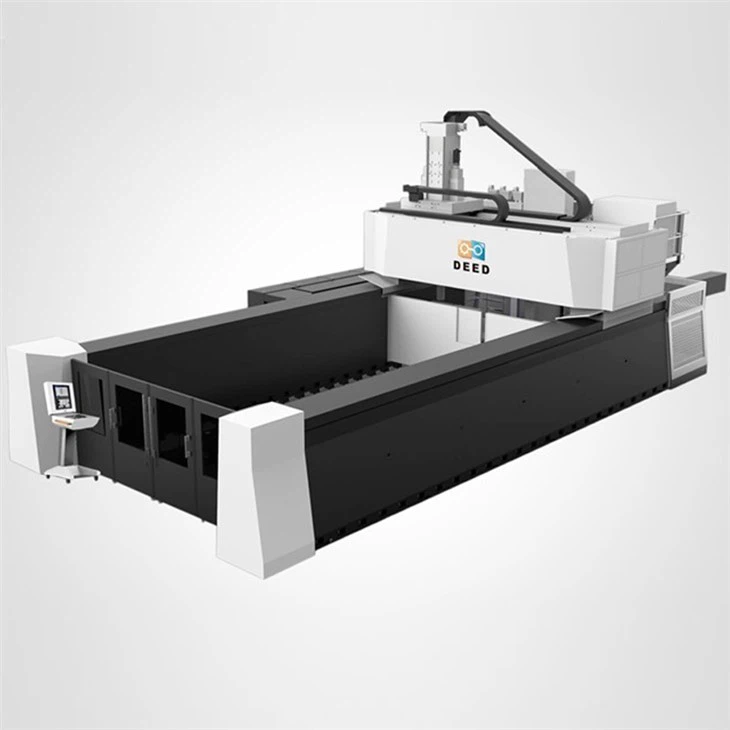

Centro de mecanizado de puente de portal de eje DEED RY-GB8550BF5 5-
Especialmente diseñado para mecanizado de alta precisión y mecanizado de alta precisión de contorno.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado de puente de pórtico de eje DEED RY-GB8550BF5 5-adopta una cadena de transmisión simple, y el movimiento de los ejes X, Y y Z adopta un mecanismo de accionamiento directo por servomotor. El par de husillos de bolas de alta precisión se utiliza para la transmisión de todos los movimientos de alimentación direccionales, con buena rigidez de transmisión, alta precisión y larga vida útil. El husillo es un husillo mecánico de alta precisión fabricado en Taiwán, impulsado por correa síncrona, con alta precisión, gran par y funcionamiento estable. Su riel guía adopta un riel guía lineal de alta precisión, y la transmisión simple y confiable garantiza una precisión de trabajo estable y confiable del centro de mecanizado de pórtico.
El centro de mecanizado de puentes de pórtico de ejes DEED RY-GB8550BF5 5-tiene buena rigidez, fuerte resistencia a las vibraciones y alta precisión dinámica. Sus componentes principales, como bancada, banco de trabajo, columna, viga, caja del cabezal de mandrinado y fresado, están hechos de hierro fundido. La calidad general es suficiente, lo que mejora en gran medida la rigidez y el rendimiento antivibración del centro de mecanizado y garantiza que el centro de mecanizado de pórtico tenga una alta precisión dinámica.
| Mesa : | |
| Tamaño de la mesa (ancho x largo) | 3500mm´9000mm |
| Ancho entre columnas (no contiene cubierta de protección) | 5000 mm |
| Ancho de ranura en T | 36mm |
| Paso de ranura en T | 250 milímetros |
| Capacidad de carga de la mesa | 5000kg/m² |
| Haz móvil (eje X): | |
| viajar | 8500 milímetros |
| Cortar alimentar a la rata | 10~20000 mm/minuto |
| Rata de alimentación rápida | 28000 mm/min |
| Precisión de posicionamiento | 0.01 mm |
| capacidad de repetición | 0.005 mm |
| El deslizamiento transversal horizontal (eje Y): | |
| viajar | 4000mm |
| Cortar alimentar a la rata | 10~20000 mm/minuto |
| Rata de alimentación rápida | 28000 mm/min |
| Precisión de posicionamiento | 0.01 mm |
| capacidad de repetición | 0.005 mm |
| Husillo (eje Z): | |
| viajar | 1500 mm |
| Cortar alimentar a la rata | 10~15000 mm/minuto |
| Rata de alimentación rápida | 20000 mm/min |
| Tamaño transversal de la sección del husillo | 600 mm × 600 mm |
| Precisión de posicionamiento | 0.01 mm |
| capacidad de repetición | 0.005 mm |
| velocidad del eje C | 12 rpm |
| Ángulo de rotación del eje C | ±185 grados |
| Precisión de posicionamiento | 8″ |
| capacidad de repetición | 3″ |
| Cabezal de fresado: | |
| Cabezal oscilante del eje B | |
| Potencia del motor del husillo | 56Kw |
| Velocidad máxima del husillo | 12000rpm |
| Par máximo del husillo | 89Nm |
| velocidad del eje B | 6 rpm |
| Ángel de rotación del eje B | -110 grado/+5 grado |
| Cono del husillo | HSKA63 |
| Cabezal de fresado vertical | |
| Fuerza de motor | 60kW |
| máxima velocidad | 6000 rpm |
| par máximo | 1830Nm |
| Cabezal de fresado en ángulo recto | |
| fuerza | 60kW |
| máxima velocidad | 4000 rpm |
| par máximo | 1830Nm |
| ATC: | |
| Capacidad de herramienta | 60 piezas |
| Tipo de herramienta | HSK-A100 20piezas, HSK-A63 40 piezas |
