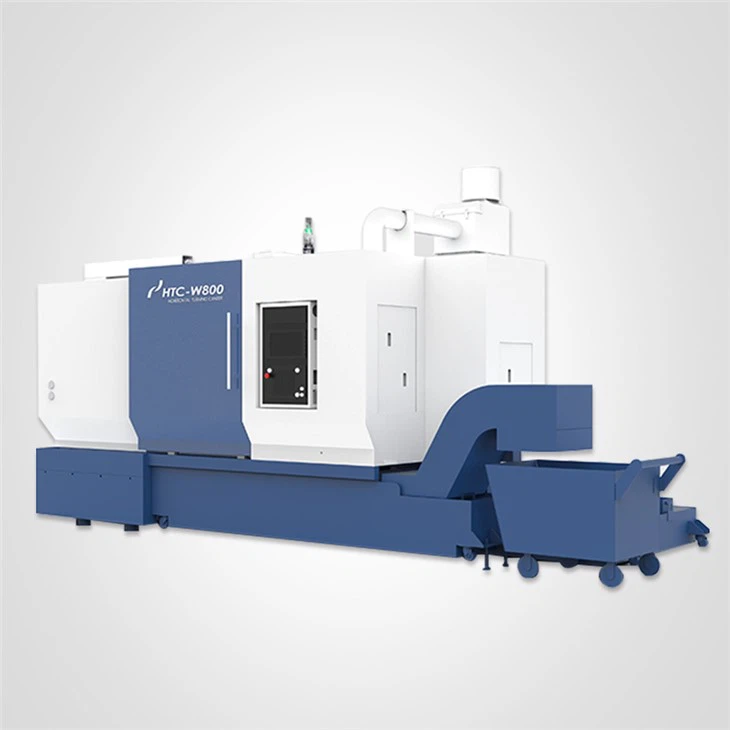

Centro de mecanizado de torneado CNC
Un torno es una máquina herramienta que hace girar una pieza de trabajo giratoria con una herramienta de torneado. En el torno, también se pueden utilizar taladros, escariadores, machos de roscar, matrices y herramientas kármicas para el procesamiento correspondiente.
¿Quieres cotizar?
Descripción
Un torno es una máquina herramienta que hace girar una pieza de trabajo giratoria con una herramienta de torneado. En el torno, también se pueden utilizar taladros, escariadores, machos de roscar, matrices y herramientas kármicas para el procesamiento correspondiente.
Especificación
| Especificación | MODELO DE MÁQUINA | Horizontal bipolar | |
| Serie DVTC | |||
| W8036 | W9041 | ||
| Huso | escribe | Correa / Correa trapecial acanalada PM | Correa / Correa trapecial acanalada PM |
| Velocidad máxima (rpm) | 2500 | 2500 | |
| Tipo de punta de husillo | A2-11 | A2-11 | |
| diámetro del cojinete del husillo | Φ160 | Φ180 | |
| cono del husillo | - | - | |
| diámetro del agujero del husillo | - | - | |
| Controlador | controlador y motor | Fanuc 0i-TF Plus （control de doble canal）
αiF22-3000 (X1 、 X2) αiF30-4000 B (Z1 、 Z2)
βisc12-2000 * 2 （Servo de torreta） αil40-6000 (motor principal） |
Fanuc 0i-TF Plus
（Control de doble canal） αiF22-3000 (X1 、 X2) αiF30-4000 B (Z1 、 Z) βisc12-2000 * 2 （Servo de torreta） αil50-5000 (motor principal） |
| Potencia del motor del eje X1 / X2 （KW） | 4 | 4 | |
| Par motor del eje X1 / X2 (N • M) | 22 （calificado） 64 （máximo） |
22 （calificado） 64 （máximo） |
|
| Potencia del motor del eje X1 / X2 （KW） | 7 | 7 | |
| Par motor del eje Z1 / Z2 (N • M) | 30 （calificado） 83 （máximo） |
30 （calificado） 83 （máximo） |
|
| Potencia del motor del eje X （KW） | - | - | |
| Par motor del eje X (N • M) | - | - | |
| Potencia del motor del eje Z （KW） | - | - | |
| Par motor del eje Z (N • M) | - | - | |
| potencia del servomotor de torreta （KW） | 1.4 | 1.4 | |
| par motor del servomotor de torreta (N • M) | 10.5 | 10.5 | |
| motor principal （nominal / máxima） potencia （KW） | 37/45 | 45/55 | |
| husillo （nominal / máximo） par (N • M) | 350/540 | 550/850 | |
| RANGO DE TRABAJO | diámetro máximo de rotación （mm） | ∅800 | ∅900 |
| diámetro máximo de corte （mm） | ∅620 22¹¹ | ∅730 26¹¹ | |
| longitud máxima de corte （mm） | 360 12¹¹ | 410 14¹¹ | |
| altura máxima de trabajo （mm） | |||
| longitud máxima de la herramienta （mm） | 370 | 430 | |
| sillín giratorio diámetro （mm） | |||
| VIAJES Y MUDANZAS RÁPIDAS | X1 / IZQUIERDA （mm） | 0～430 | 0～490 |
| X2 / DERECHA （mm） | -40～390 | -40～450 | |
| Z1 / Z2 （mm） | 0 ～ 540 （distancia mínima desde la base de la torreta a la cara del portabrocas 195 ， máxima 195+540） | 0 ～ 650 （distancia mínima desde la base de la torreta a la cara del portabrocas 195 ， máxima 195+650） | |
| movimiento rápido （m / min） | 20 | 20 | |
| Recorrido del eje X / Z （mm） | - | - | |
| Recorrido del eje Z （mm） | - | - | |
| Movimiento rápido del eje X / Z （m / min） | - | - | |
| Altura del centro (mm) | - | - | |
| El ancho del borde (mm) | - | - | |
| Número de herramienta | estación de trabajo servohidráulica 6 * 2 （dos lados） | estación de trabajo servohidráulica 6 * 2 （dos lados） | |
| Diámetro interior de la herramienta | - | - | |
| Tamaño máximo de herramienta (mm) | - | - | |
| tipo de interfaz de herramienta | BMT65 | BMT65 | |
| La distancia al borde （mm） | 360 | 360 | |
| herramienta de intercambio adyacente y tiempo de bloqueo （seg) | 0.76 | 0.9 | |
| herramienta de cambio más lejana y tiempo de bloqueo （seg) | 1.32 | 1.6 | |
| PRECISIÓN | X1 / X2 / Z1 / Z2 Posicionamiento （mm） | 0.01 | 0.01 |
| X1 / X2 / Z1 / Z2 Repetibilidad （mm） | 0.005 | 0.005 | |
| Posicionamiento X / Z （mm） | - | - | |
| Repetibilidad X / Z （mm） | - | - | |
| OTRO | Potencia total （KW) | 90 | 100 |
| Capacidad de refrigerante （L) | 500/850 （Alto flujo de refrigerante opcional） | 500/850 （Alto flujo de refrigerante opcional） | |
| Presión de aire requerida （MPa） | 0.65 | 0.65 | |
| tamaño （largo × ancho × alto） | 3352×2791×3384 | 3552×2991×3584 | |
| Peso neto / kg) | 17000 | 21000 | |
| Configuración y proveedores de funciones estándar | |||
| Unidad de husillo | KASWIN (COREA DEL SUR) | ||
| Torreta servohidráulica | FABRICACIÓN DE ATRUMP / LIO SHING / TAIWÁN | ||
| Husillo de bolas | PMI / HIWIN / NSK / THK | ||
| Cojinete de tornillo | NSK / FAG / NTN / TPI / NAHI | ||
| Actuador neumático | AirTAC (TAIWÁN) | ||
| Transportador de virutas y depósito de agua | Yufeng / HAIANG MAO | ||
| Bomba de lavado de virutas de enfriamiento | STARIS | ||
| Sistema hidráulico | SIETE OCÉANO / HAGEELUND | ||
| Sistema de lubricación automática | Yuxiang | ||
| Acoplador | NBK / MIKI | ||
| Cilindro de pesca | AUTO GRIP / AUTO FUERTE | ||
| Cubierta de la máquina | DEED / casero | ||
| Lámpara de trabajo | SÍ | ||
| Intercambiador de calor de armario eléctrico | SÍ | ||
| Opciones | |||
| motor de husillo de mayor potencia 37 / 45KW | |||
| recopilar detección de viajes | |||
| Prueba de hermeticidad | |||
| mandril de sector （OP2) | |||
| Mandril de mordaza recta （OP2) | |||
| Torreta VDI50 | |||
| Sistema de soplado de mandril | |||
| Colector de neblina de aceite | |||
| sistema de herramientas | |||
| sistema de filtrado | |||
| Interfaz del manipulador de E / S | |||
| CTS （20 kgf / 30 kgf / 40 kgf） | |||
| sistema pesado de lavado y enfriamiento de virutas | |||
| pedal | |||
| Sistema de cilindro de equilibrio de nitrógeno del eje Z | |||
| PUERTA AUTOMÁTICA | |||
| Armario eléctrico AC | |||
