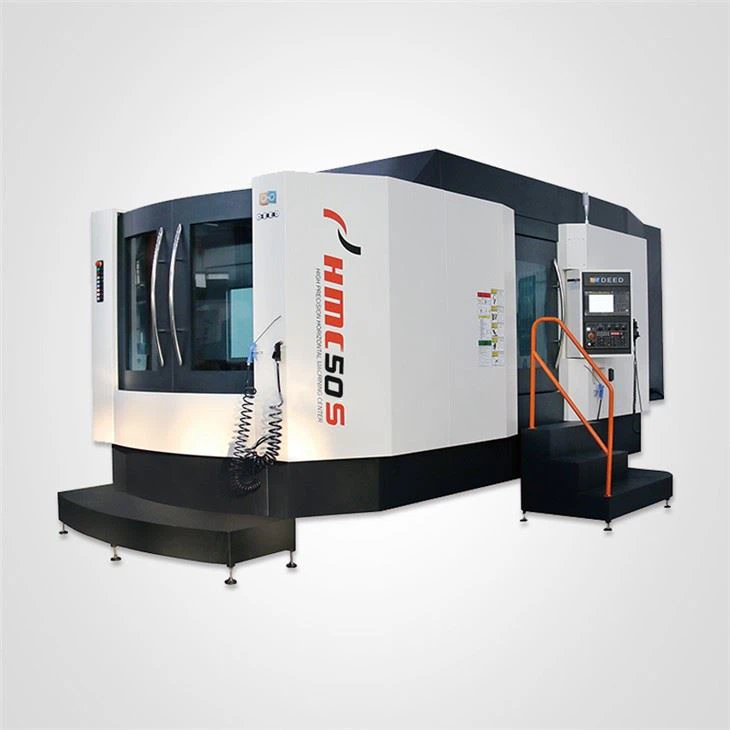

Centro de mecanizado horizontal CNC de paleta única DEED HMC50S
HMC50S se utiliza principalmente para el procesamiento de cajas, carcasas y piezas de formas especiales en las industrias de automóviles, motocicletas, especialmente carcasas de motores de automóviles, carcasas reductoras, moldes y maquinaria en general.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado horizontal CNC de paleta única DEED HMC50S es una máquina herramienta y el eje del husillo es paralelo al banco de trabajo. Puede procesar piezas grandes al mismo tiempo o indexándolas y girándolas. El equipo es adecuado para procesos de mecanizado complejos como fresado, taladrado, taladrado, escariado, roscado y superficies bidimensionales y tridimensionales de piezas. No solo tiene el buen rendimiento del mecanizado con sistema de orificios en caja y el mecanizado plano en un solo dispositivo de pieza de trabajo, sino que también es adecuado para tornear y perforar orificios en cajas.
La pieza de trabajo procesada por un centro de mecanizado horizontal ordinario es generalmente grande y es difícil de sujetar, operar, depurar y monitorear el proceso. Sin embargo, las piezas grandes básicas del centro de mecanizado horizontal CNC de paleta única DEED HMC50S utilizan nuevos materiales minerales, diseño sincrónico 3D y métodos de investigación y desarrollo de primera clase para garantizar el diseño razonable de piezas grandes, buena resistencia a la deformación y flexión, y ultra- alta precisión y estabilidad.
SOBRE NOSOTROS
Con un grupo de diseñadores y operadores altamente profesionales, equipos avanzados de fabricación e inspección, nuestra empresa diseña y produce solo el centro de mecanizado horizontal CNC de 5 ejes HMC50S de la mejor calidad. Esperamos servirle a su negocio. La cultura es la fuente creciente de una empresa. En el curso del desarrollo empresarial, siempre damos prioridad a la mejora del entorno creativo del personal interno. Estamos en el diseño de productos, ventas comerciales, etc., todo refleja la integridad del trato a los clientes, el servicio primero la supervivencia, la innovación para el desarrollo de esta filosofía empresarial. ¡La calidad profesional y los precios asequibles son nuestra principal competitividad!
CAMA DE LA MÁQUINA
1) El equipo adopta una estructura general en T invertida, que no solo garantiza de manera efectiva la alta rigidez y resistencia de la cama, sino que también facilita el ajuste del nivel general de la cama. Esto también evita el problema de que la estructura de soporte de carga de la plataforma de la máquina no entre en contacto completamente con el suelo, lo que provoca la inestabilidad de la máquina herramienta en su conjunto.
2) La columna se mueve hacia la izquierda y hacia la derecha a lo largo de la cama hasta el eje x; El sistema de accionamiento es un servomotor de CA; El par de husillos de bolas está conectado directamente mediante un acoplamiento de precisión; El par de guías adopta dos pares de guías rodantes lineales de alta rigidez. Estas configuraciones hacen que el dispositivo tenga pequeños coeficientes de fricción dinámica y estática, respuesta rápida, buen posicionamiento a alta velocidad y sin deslizamiento a baja velocidad.
| VIAJAR | |
| recorrido del eje x | 800 mm |
| Recorrido del eje Y | 600 mm |
| Recorrido del eje Z | 700 mm |
| Centro del husillo a la superficie de la mesa | 120-720 milímetros |
| Nariz del husillo al centro de la superficie de la mesa | 175-875 milímetros |
| Altura máxima de la pieza de trabajo | 800 mm |
| Diámetro máximo de la pieza de trabajo | 800 mm |
| HUSO | |
| Tipo de unidad | Transmisión por correa |
| Cono del husillo | BT50 |
| Máx. Velocidad | 6000 rpm |
| Potencia del husillo | 15/18,5 kilovatios |
| Par del husillo | 143/236 Nm |
| MESA | |
| Tamaño | 500x500mm |
| Carga máxima | 600kg |
| No. de mesa | 1 |
| Grado de escala mínimo | 1 grado |
| ALIMENTAR | |
| Velocidad máxima de corte | {0} mm/min |
| avance rápido | 24/24/24 m/min |
| EXACTITUD | |
| Posicionamiento del eje X/Y/Z | 0.01 mm |
| Repetibilidad del eje X/Y/Z | 0.006 mm |
| Posicionamiento del eje B | 10″ |
| Repetibilidad del eje B | 3″ |
| ATC | |
| Tipo | Tipo de disco ATC 24T |
| Tamaño máximo de herramienta (completa/no completa/longitud) | Φ112/Φ200/350 |
| Peso máximo de la herramienta | 15 kilos |
| Mín. Momento del cambio de herramienta | 7s |
