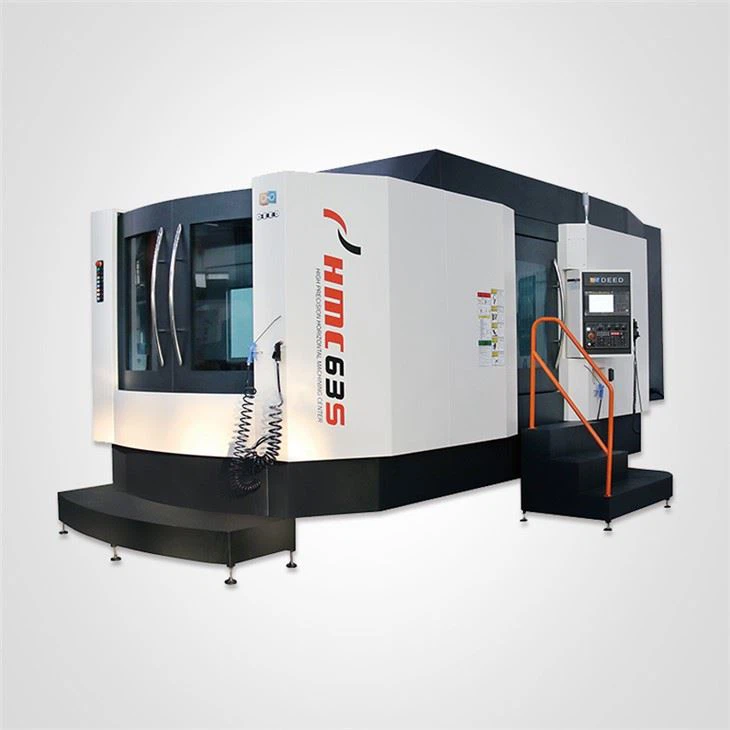

Centro de mecanizado horizontal CNC de paleta única DEED HMC63S

CARACTERÍSTICAS

El centro de mecanizado horizontal CNC de paleta única DEED HMC63S se utiliza principalmente para procesar cajas, carcasas y piezas de formas especiales en las industrias de automóviles y motocicletas, especialmente en carcasas de motores de automóviles, carcasas de reductores, moldes e industrias de maquinaria en general. Sus piezas básicas de gran tamaño han adoptado medios de investigación y desarrollo de primer nivel, como nuevos materiales minerales, diseño síncrono 3D, elementos finitos y análisis de elementos finitos. Después de un diseño razonable, tienen buena resistencia a la deformación, resistencia a la flexión y estabilidad de súper precisión.

Cama de la máquina:

1) La plataforma de la máquina adopta una estructura integrada en forma de T invertida.

2) La columna se mueve hacia la izquierda y hacia la derecha a lo largo de la cama hasta el eje x, el sistema de transmisión es un servomotor de CA y un par de husillos de bolas están conectados directamente a través del acoplamiento de precisión, el par de guías adopta dos pares de guías rodantes lineales de alta rigidez, el El coeficiente de fricción dinámico y estático es pequeño, de respuesta rápida, buen posicionamiento a alta velocidad, sin arrastre a baja velocidad.

Mesa de trabajo:

1) La mesa de trabajo se mueve hacia adelante y hacia atrás a lo largo de la cama hasta el eje z, el sistema de transmisión es un servomotor de CA y el par de husillos de bolas están conectados directamente a través del acoplamiento de precisión, y el par de guías adopta dos pares de guías rodantes lineales altamente rígidos. y se instalan dos rieles guía auxiliares en ambos lados, con gran capacidad de carga, pequeña fuerza de fricción y alta precisión de posicionamiento.

2) Hay dos tipos de índices del banco de trabajo. La unidad de división mínima de la configuración estándar es 1 grado y la división mínima opcional es 0.001 grado. Después de seleccionar el banco de trabajo, puede utilizar los ejes X, Y y z para interpolarlo. El modo de sujeción después de girar el banco de trabajo en su lugar es la sujeción hidráulica forzada.

3) El sistema de intercambio de la mesa de trabajo gira y las acciones de subida, bajada y rotación del sistema de intercambio se accionan hidráulicamente.
