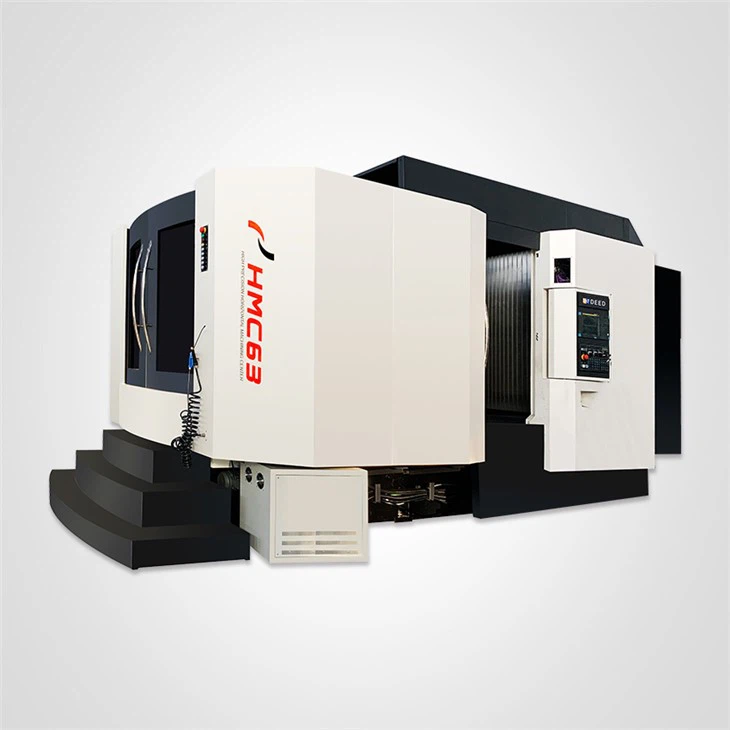

Centro de mecanizado horizontal CNC de paletas dobles DEED HMC63
HMC63 se utiliza principalmente para el procesamiento de cajas, carcasas y piezas de formas especiales en las industrias de automóviles, motocicletas, especialmente carcasas de motores de automóviles, carcasas reductoras, moldes y maquinaria en general.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado horizontal CNC de paletas dobles DEED HMC63 es un tipo de equipo que se utiliza principalmente para procesar cajas, carcasas y piezas de formas especiales. Se utiliza a menudo en la producción de carcasas de motores de automóviles, moldes y otras piezas relacionadas, y es muy adecuado para la industria de maquinaria en general. Sus principales componentes básicos están hechos de nuevos materiales minerales. En su proceso de producción se han utilizado diseño síncrono tridimensional, análisis de elementos finitos FEM y otros métodos de investigación y desarrollo de primera clase. Su diseño razonable puede garantizar que las piezas básicas tengan buena resistencia a la torsión y flexión, y que tengan una estabilidad de súper precisión.
CARACTERÍSTICAS
1. La máquina herramienta del centro de mecanizado horizontal CNC de paletas dobles DEED HMC63 puede adoptar una estructura de transmisión de caja de cambios, por lo que se puede amplificar el par y se pueden cumplir diversos requisitos de procesamiento.
2. Puede realizar funciones de indexación automática de varios ángulos. La unidad mínima de graduación estándar es 1 grado y también puede elegir 0.001 grados.
3. La estructura horizontal puede aumentar el tiempo de utilización del husillo, reducir el tiempo de manipulación de piezas y también puede equiparse con más herramientas.
4. El centro de mecanizado horizontal CNC de paletas dobles DEED HMC63 tiene un sistema de alarma de problemas; si hay un problema con el proceso de mecanizado o la herramienta, puede dar un recordatorio oportuno.
| VIAJAR | ||
| 1. | recorrido del eje x | 1050 milímetros |
| 2. | Recorrido del eje Y | 750 milímetros |
| 3. | Recorrido del eje Z | 900 milímetros |
| 4. | Centro del husillo a la mesa de trabajo | 120-870 milímetros |
| 5. | Nariz del husillo al centro de la mesa de trabajo | 200-1100 |
| 6. | Diámetro de rotación de la pieza de trabajo (máx.) | 1050 milímetros |
| 7. | Altura de la pieza de trabajo (máx.) | 900 milímetros |
| HUSO | ||
| 1. | Potencia del husillo | 18,5/22 kilovatios |
| 2. | Par del husillo | 649/770 Nm |
| 3. | Cono del husillo | BT50 |
| 4. | velocidad máxima | 6000 rpm |
| 5. | Tipo de unidad | Tipo de cinturón |
| MESA | ||
| 1. | Tamaño | 630x630mm |
| 2. | tipo de tabla | 24-M16 |
| 3. | Carga máxima | 1200 kilogramos |
| 4. | Cantidad de mesa | 2 |
| 5. | Indexación mínima | 1 grado |
| INTERCAMBIO DE MESA | ||
| 1. | Tipo de cambio | Giratorio |
| 2. | tiempo de intercambio | 18-20 s |
| ALIMENTAR | ||
| 1. | Máx. velocidad de corte | {0} mm/min |
| 2. | Eje X/Y/Z Marcha rápida | 32/32/32 m/min |
| PRECISIÓN | ||
| 1. | Posicionamiento del eje X/Y/Z | {0}.012 mm |
| 2. | Repetibilidad del eje X/Y/Z | 0.006 mm |
| 3. | Posicionamiento del eje B | 10″ |
| 4. | Repetibilidad del eje B | 3″ |
| ATC | ||
| 1. | Tipo | Tipo de disco BT50-30T |
| 2. | Tamaño máximo (completo/no completo/largo) | Φ114/Φ227/350mm |
| 3. | Peso máximo | 20 kilogramos |
| 4. | tiempo de cambio de herramienta | 7.0 s |
| OTROS | ||
| 1. | Presión de aire | {0} 65 Mpa |
| 2. | Fuerza | 380V/50Hz |
| 3. | Capacidad de potencia | 50 KVA |
| 4. | Peso | 18000 kilogramos |
| 5. | Dimensión del espacio del piso (L *W *H) | 8330*4757*3174 milímetros |
