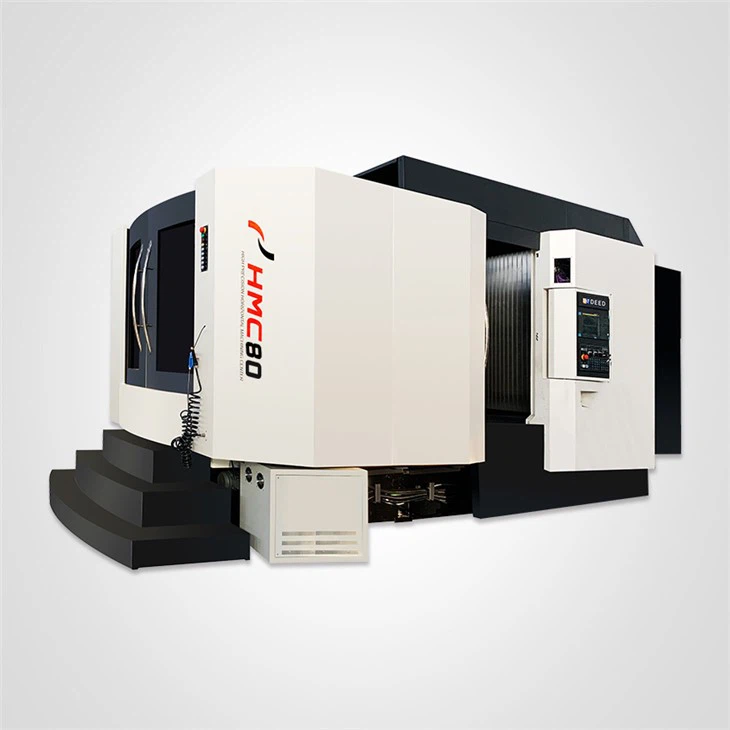

Centro de mecanizado horizontal CNC de paletas dobles DEED HMC80
Centro de mecanizado horizontal que se utiliza principalmente para el procesamiento de cajas, carcasas y piezas de formas especiales en las industrias de automóviles, motocicletas, especialmente carcasas de motores de automóviles, carcasas reductoras, moldes y maquinaria en general.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado horizontal CNC de paletas dobles DEED HMC80 es una máquina herramienta CNC muy utilizada. Aunque los centros de mecanizado verticales son más comunes, no pueden procesar piezas largas y las virutas no son fáciles de descargar al mecanizar superficies cóncavas. El centro de mecanizado horizontal no sólo puede resolver bien el problema sino también aumentar el tiempo de utilización del husillo y reducir el tiempo de manipulación de piezas. Debido a la configuración de más herramientas, puede completar más trabajo a la vez y también puede procesar piezas de trabajo más altas tipo caja o procesar varias piezas de trabajo al mismo tiempo, lo que lo hace más eficiente. El centro de mecanizado horizontal CNC de paletas dobles DEED HMC80 es muy adecuado para procesar diversas carcasas, moldes y piezas de formas especiales.
CARACTERÍSTICAS
1. El fuselaje de nuestros productos está hecho de hormigón de rendimiento ultraalto, por lo que la resistencia general es alta, tiene resistencia a la corrosión y buena absorción de impactos.
2. La tecnología de soldadura avanzada puede mejorar la rigidez del equipo y reducir la energía potencial inercial, mejorando la precisión del movimiento de la máquina herramienta.
3. Puede instalar herramientas de mecanizado en varios ángulos para permitir que el centro de mecanizado horizontal CNC de paletas dobles DEED HMC80 realice un mecanizado multifacético y un posicionamiento rápido de las piezas de trabajo.
4. La estructura de transmisión de la caja de cambios puede amplificar el par y al mismo tiempo satisfacer las necesidades de corte pesado a baja velocidad y acabado a alta velocidad.
| VIAJAR | ||
| 1. | recorrido del eje x | 1300 mm |
| 2. | Recorrido del eje Y | 1100 mm |
| 3. | Recorrido del eje Z | 1100 mm |
| 4. | Centro del husillo a la mesa de trabajo | 120-1120mm |
| 5. | Nariz del husillo al centro de la mesa de trabajo | 250-1400 |
| 6. | Diámetro máximo de rotación de la pieza | 2200 mm |
| 7. | Altura máxima de la pieza de trabajo | 1200 mm |
| HUSO | ||
| 1. | Potencia del husillo | 15/18,5 kilovatios |
| 2. | Par del husillo | 143/236 Nm |
| 3. | Cono del husillo | BT50 |
| 4. | velocidad máxima | 6000 rpm |
| 5. | Tipo de unidad | Tipo de cinturón |
| MESA | ||
| 1. | Tamaño | 800x800mm |
| 2. | Carga máxima | 2500 kilogramos |
| 3. | Cantidad de mesa | 1 |
| 4. | Indexación mínima | 1 grado |
| ALIMENTAR | ||
| 1. | Velocidad máxima de corte | 0-10000mm/min |
| 2. | Eje X/Y/Z Marcha rápida | 24/24/24 m/min |
| PRECISIÓN | ||
| 1. | Posicionamiento del eje X/Y/Z | 0.015 mm |
| 2. | Repetibilidad del eje X/Y/Z | 0.008 mm |
| 3. | Posicionamiento del eje B | 10″ |
| 4. | Repetibilidad del eje B | 3″ |
| ATC | ||
| 1. | Tipo | Tipo de disco BT50-24T |
| 2. | Tamaño máximo de herramienta (completa/no completa/longitud) | Φ112/Φ200/350mm |
| 3. | Peso máximo de la herramienta | 15 kilos |
| 4. | tiempo de cambio de herramienta | 7.0s |
| OTROS | ||
| 1. | Presión de aire | 0.65Mpa |
| 2. | Fuerza | 380V/50Hz |
