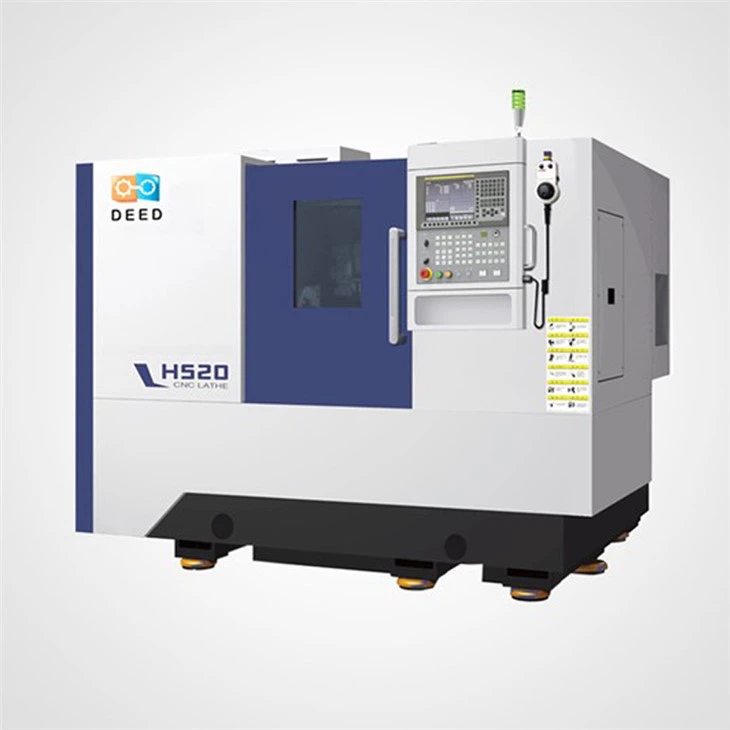

Centro de mecanizado horizontal de torno CNC
Máquina de torno, máquina de torneado para llantas de automóviles, llantas de automóviles, bujes de ruedas de automóviles, llantas de automóviles, fabricantes de llantas automáticas
¿Quieres cotizar?
Descripción
INFORMACIÓN DEL PRODUCTO
Máquina de torno, máquina de torneado para llantas de automóviles, llantas de automóviles, bujes de ruedas de automóviles, llantas de automóviles, fabricantes de llantas automáticas
Especificación
| Especificación | MODELO DE MÁQUINA | Un polo horizontal | |
| Serie HTC | |||
| 800 | 900 | ||
| Huso | Escribe | Belt / PL correa acanalada en V | Belt / PL correa acanalada en V |
| Velocidad máxima (rpm) | 2500 | 2500 | |
| Tipo de punta de husillo | A2-8 | A2-8 | |
| diámetro del cojinete del husillo | 160 | 160 | |
| cono del husillo | pecado95 （1:20） | pecado95 （1:20） | |
| diámetro del agujero del husillo | Φ90 | Φ90 | |
| Controlador | Controlador y motor | Fanuc 0i-TF Plus X-αiF22 / 3000Z-αiF22 / 3000 B SP: αiL30 / 7000 |
Fanuc 0i-TF Plus X-αiF22 / 3000Z-αiF22 / 3000 B SP: αiL30 / 7000 |
| Potencia del motor del eje X （KW） | 4 | 4 | |
| Par motor del eje X (N • M) | 22/64 | 22/64 | |
| Potencia del motor del eje Z （KW） | 4 | 4 | |
| Par motor del eje Z (N • M) | 22/64 | 22/64 | |
| motor principal （nominal / máxima） potencia （KW） | 30/37 | 30/37 | |
| husillo （nominal / máximo） par (N • M) | |||
| RANGO DE TRABAJO | diámetro máximo de rotación （mm） | Φ800 | Φ900 |
| diámetro máximo de corte （mm） | 22¹¹ | 26¹¹ | |
| longitud máxima de corte （mm） | 12¹¹ | 14¹¹ | |
| sillín giratorio diámetro （mm） | Φ620 | Φ730 | |
| Recorrido del eje X / Z （mm） | -30～360/750 | -30～430/850 | |
| Movimiento rápido del eje X / Z （m / min） | 20/20 | 20/20 | |
| Mesa de trabajo | Altura del centro (mm) | 125 | 160 |
| El ancho del borde (mm) | 480 | 520 | |
| Número de herramienta | 10 | 10 | |
| Diámetro interior de la herramienta | Φ50 | Φ50 | |
| Tamaño máximo de herramienta (mm) | 32*32 | 32*32 | |
| herramienta de intercambio adyacente y tiempo de bloqueo （seg) | 0.76 | 0.9 | |
| herramienta de cambio más lejana y tiempo de bloqueo （seg) | 1.32 | 1.6 | |
| Posicionamiento X / Z （mm） | 0,01 (recorrido completo) | 0,01 (recorrido completo) | |
| Repetibilidad X / Z （mm） | 0,005 (recorrido completo) | 0,005 (recorrido completo) | |
| OTRO | Toda la potencia （KW) | 55 | 55 |
| Capacidad de refrigerante （L) | 300/600 （Alto flujo de refrigerante opcional） | 300/600 （Alto flujo de refrigerante opcional） | |
| Presión de aire requerida （MPa） | 0.65 | 0.65 | |
| tamaño （largo × ancho × alto） | 4398X2163×2441 | 4598X2263×2541 | |
| Peso neto / kg) | 10500 | 11500 | |
