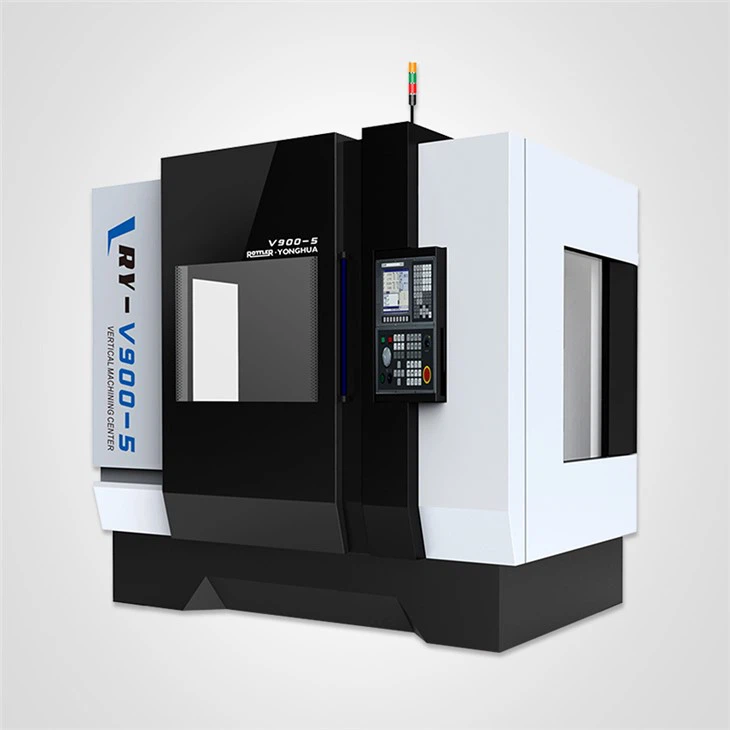

Centro de mecanizado vertical CNC de 5 ejes RY-V900-5
El centro de mecanizado para piezas de automoción y aplica la nueva tecnología alemana de fundición de minerales y materiales de fundición. En comparación con el hierro fundido tradicional, tiene una mejor absorción de vibraciones, un coeficiente de expansión térmica más bajo y un coeficiente de conductividad térmica más bajo. Sillín, mesa y clavijero …
¿Quieres cotizar?
INTRODUCCIÓN
La mesa de trabajo es fija, lo que evita de forma eficaz los problemas que pueda ocasionar la estructura de la mesa de trabajo móvil de deslizamiento transversal. Cuando la máquina herramienta está bajo carga, responde al sobreimpulso.
Correspondientemente lento cuando la carga es pesada.
Desde materiales difíciles de cortar en la industria aeroespacial hasta los más altos requisitos de calidad de superficie en la industria de fabricación de moldes, los centros de mecanizado de fresado y torneado de cinco ejes de DEED brindan las mejores condiciones.
| Sistema de control | SIMENS 840DSL |
| VIAJE | |
| Recorrido del eje X | 900 mm |
| Recorrido del eje Y | 550 mm |
| Recorrido del eje Z | 600 mm |
| Recorrido del eje A | -15°/+120° |
| Recorrido del eje C | 360° |
| HUSO | |
| Tipo de unidad | Incorporado |
| Cono del husillo | HSK-A63 |
| Max. Velocidad | 18000 rpm |
| Potencia del husillo | 38 kilovatios |
| Torque del husillo | 103.7 N.m |
| MESA | |
| Tamaño | Φ600 milímetro |
| Ranura en T | 18x5x125 |
| carga maxima | 1000 kilogramos |
| Avance rápido | 48/48/40 m / min (60 rpm) |
| PRECISIÓN | |
| Posicionamiento X / Y / Z | 0,006 mm |
| Repetibilidad X / Y / Z | 0,004 mm |
| Repetibilidad A / C | ± 5" |
| ATC | |
| Escribe | ATC-40T |
| Tamaño máximo de herramienta (completo / no completo / largo) | Φ75/Φ120/ 270 |
| Peso máximo de la herramienta | 8 kilogramos |
| OTROS | |
| Presión del aire | 0,65 Mpa |
| Capacidad de potencia | 100 kVA |
| Peso de la máquina | 20 T |
| Espacio en el piso de la máquina (L * W * H) | 6200 × 2500 × 3650 milímetro |
| ESTÁNDARCONFIGURACION: | |
| SIMENS 840DSL | Refrigeración por aire de la pieza de trabajo |
| Husillo incorporado | ATC 40T |
| Guía lineal de rodillos para 3 ejes | Pistola de agua |
| Husillo de bolas para 3 ejes | Cadena de arrastre |
| Rodamiento de husillo de bolas para husillo | Generador de impulsos manual |
| Soplado de aire cónico del husillo | Lámpara de trabajo |
| Cortina de aire del eje libre de polvo | Luz de alarma tricolor |
| Spray de anillo de husillo | Tornillo de bola Pre-estirado |
| Funda flexible | Aire acondicionado |
| Sistema de lubricación automática | Componentes CE |
| Pistola de aire | Escala lineal para 3 ejes |
| Cubierta completa de la máquina | Amplificador mecánico &; manuales eléctricos |
| Refrigeración por agua de la pieza de trabajo | Enfriador de agua de husillo |
| Transportador de virutas y carro de virutas | Equilibrio de nitrógeno |
| OPCIONALCONFIGURACION: | |
| Refrigeración hueca de tornillo de avance | HEIDENHAIN |
| Raspador de viruta | Puerta automática |
| ATC 60T | Enclavamiento de puerta |
| Refrigerante a través del husillo-CTS | Aumento de columna |
| Sistema de descarga de alto volumen | Medición de la pieza de trabajo |
| Preventor de caídas del eje Z | Medición de herramientas |
