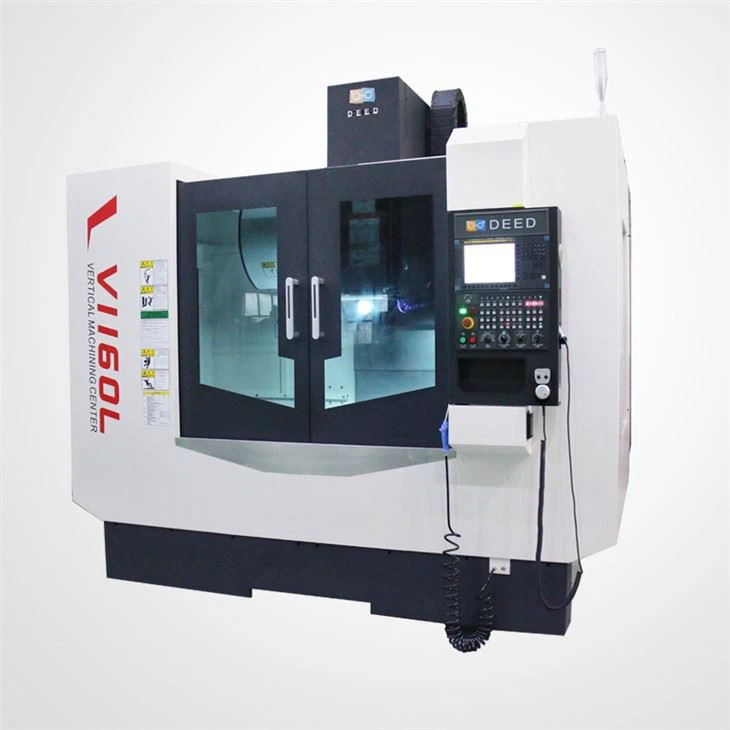

Máquina de mecanizado vertical CNC V1160L
V1160L es para procesamiento de piezas metálicas, trabajos de fresado livianos y medianos, tiene mejor absorción de vibraciones, menor coeficiente de expansión térmica y menor coeficiente de conductividad térmica. El sillín, la mesa y el cabezal aplican tecnología de soldadura de acero alemana, lo que puede ayudar a obtener una mayor rigidez y reducir El peso de las piezas móviles, disminuye la inercia del movimiento y mejora la velocidad de respuesta de la máquina y la precisión del movimiento. Adopta una estructura móvil de mesa deslizante transversal y el riel guía adopta una guía rodante lineal. Se utiliza principalmente para procesar diversas piezas complejas de tamaño pequeño y mediano. Es un equipo clave muy importante en maquinaria general, moldes, aviación, energía de autopartes, transporte y otras industrias.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
La estructura de la herramienta de la máquina de mecanizado vertical CNC V1160L se ha mejorado enormemente. La frecuencia de vibración de la máquina herramienta es mucho mayor que la del sistema de proceso inherente. Por lo tanto, la pieza de trabajo se encuentra básicamente en un estado estable "libre de vibraciones" durante el corte a alta velocidad, y la influencia de la fuerza de corte y el calor de corte es pequeña, por lo que es más fácil obtener piezas con mayor precisión de mecanizado. Además, debido al control efectivo de los nódulos de viruta, la tensión residual de la superficie y otros defectos en el rango de velocidad de corte más alto, la máquina puede obtener la calidad de la superficie mecanizada durante el corte a alta velocidad, reduciendo efectivamente los procedimientos de procesamiento posteriores.
CARACTERÍSTICAS
Debido a que el corte a alta velocidad tiene una fuerza de corte pequeña, una pequeña deformación de corte y la herramienta no es fácil de desgastar, la máquina de mecanizado vertical CNC V1160L se puede utilizar para procesar algunos materiales que son difíciles de mecanizar, como aleaciones de aluminio, aleaciones de magnesio y aleaciones de níquel. y aleación de titanio, que se utilizan ampliamente en la industria aeroespacial. En términos generales, estos materiales tienen las características de alta resistencia, alta dureza, alta resistencia a la abrasión y resistencia al impacto. El corte a alta velocidad puede reducir eficazmente el desgaste de la herramienta, prolongar su vida útil, mejorar la eficiencia de producción y obtener una mayor calidad de superficie.
| VIAJAR | |
| recorrido del eje x | 1100 mm |
| Recorrido del eje Y | 610 mm |
| Recorrido del eje Z | 610 mm |
| Nariz del husillo a la superficie de la mesa | 150~760 milímetros |
| HUSO | |
| Tipo de unidad | Transmisión por correa/Transmisión directa |
| Cono del husillo | BT40 |
| Máx. Velocidad | 8000 rpm / 10000 rpm |
| Potencia del husillo | 11/18,5 kilovatios |
| Par del husillo | 52,5/118 Nm |
| MESA | |
| Tamaño | 1200x600mm |
| Ranura en T (tamaño * cantidad * espacio) | 18x5x100mm |
| carga maxima | 1000kg |
| ALIMENTAR | |
| Velocidad máxima de corte | 1-12000 mm/min |
| avance rápido | 36/36/24 M/MIN |
| EXACTITUD | |
| Posicionamiento (bucle medio cerrado) | 0.008 mm |
| Repetibilidad (bucle medio cerrado) | 0.005 mm |
| ATC | |
| Tipo | Tipo de disco ATC 24T |
| Tamaño máximo de herramienta (completa/no completa/longitud) | Φ78/Φ150/300 milímetros |
| Peso máximo de la herramienta | 8 kilos |
| OTROS | |
| Presión del aire | 0.65Mpa |
| Capacidad de potencia | 25kVA |
| Peso de la máquina | 7000kg |
| Espacio en el piso de la máquina (L *W *H) | 2900x2800x3200mm |
Estándar
|
Opción
|
