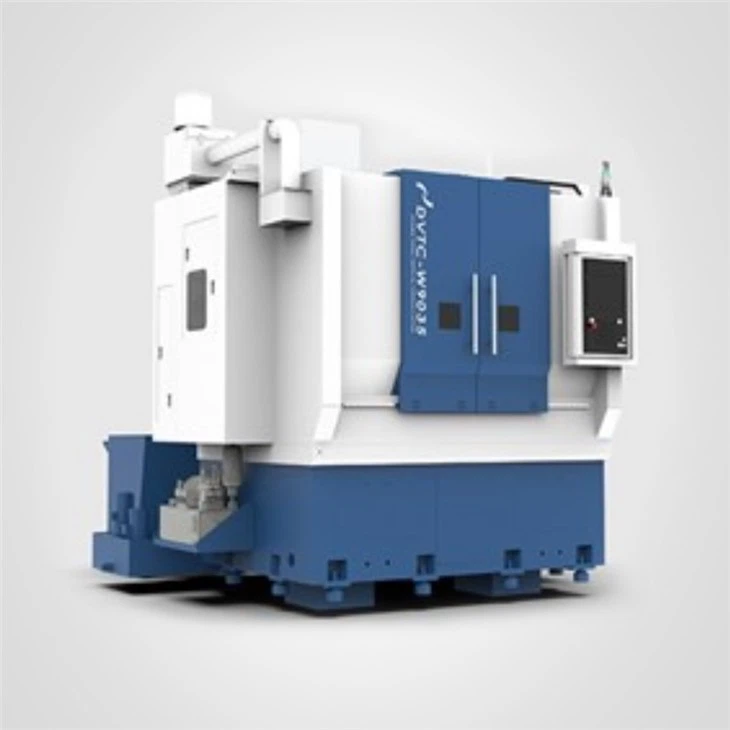

Máquina de torno de centro de mecanizado de torneado CNC
800 ,900 máquina de torno de precisión para trabajos pesados embrague de torno VTC800 / 900 embragues de torno manual
¿Quieres cotizar?
Descripción
INFORMACIÓN DEL PRODUCTO
- Material de procesamiento: aluminio, cobre, otros metales, etc.
- Diámetro giratorio máximo: 800/900 mm
- Diámetro máximo de corte: 620' 22'' / 730' 26''
- Velocidad máxima 2500 / (rpm)
- Tipo de punta de husillo: A2-11
- La máquina de torno con motor VTC800 puede tener una velocidad de husillo de 16 pasos o una velocidad variable.
- Es una máquina de torno universal asequible.
VENTAJAS
1. Esta máquina se puede utilizar para procesar piezas de fundición, acero y piezas de tamaño mediano y grande de materiales no ferrosos, adecuados para el procesamiento AUTO de llantas de ruedas.
2. Se proporciona un espacio extraíble para trabajos de mayor diámetro y una caja de engranajes de fácil operación puede ser de varias alimentaciones y corte de roscas.
3. Se ha diseñado un dispositivo de seguridad contra sobrecargas en la plataforma.
4. También son adecuados para tornear cilindros externos, orificios internos y caras frontales.
5. Puede realizar brochado, taladrado, taladrado y trepanado de ranuras.
2. Se proporciona un espacio extraíble para trabajos de mayor diámetro y una caja de engranajes de fácil operación puede ser de varias alimentaciones y corte de roscas.
3. Se ha diseñado un dispositivo de seguridad contra sobrecargas en la plataforma.
4. También son adecuados para tornear cilindros externos, orificios internos y caras frontales.
5. Puede realizar brochado, taladrado, taladrado y trepanado de ranuras.
Especificación
| Especificación | MODELO DE MÁQUINA | Vertical monopolar | |
| Serie VTC | |||
| 800 | 900 | ||
| Huso | escribe | Correa / Correa trapecial acanalada PM | Correa / Correa trapecial acanalada PM |
| Velocidad máxima (rpm) | 2500 | 2500 | |
| Tipo de punta de husillo | A2-11 | A2-11 | |
| diámetro del cojinete del husillo | 160 | 160 | |
| cono del husillo | - | - | |
| diámetro del agujero del husillo | - | - | |
| Controlador | controlador y motor | Fanuc 0i-TF Plus αiF22-3000 (X) αiF30-4000 B (Z) βisc12-2000 （servo de torreta） αil30-7000 (motor de husillo） | Fanuc 0i-TF Plus αiF22-3000 (X) αiF30-4000 B (Z) βisc12-2000 （servo de torreta） αil30-7000 (motor de husillo） |
| Potencia del motor del eje X1 / X2 （KW） | - | - | |
| Par motor del eje X1 / X2 (N • M) | - | - | |
| Potencia del motor del eje X1 / X2 （KW） | - | - | |
| Par motor del eje Z1 / Z2 (N • M) | - | - | |
| Potencia del motor del eje X （KW） | 4 | 4 | |
| Par motor del eje X (N • M) | 22 （nominal） / 64 （máximo） | 22 （nominal） / 64 （máximo） | |
| Potencia del motor del eje Z （KW） | 7 | 7 | |
| Par motor del eje Z (N • M) | 30 （nominal） / 83 （máximo） | 30 （nominal） / 83 （máximo） | |
| potencia del servomotor de torreta （KW） | 1.4 | 1.4 | |
| par motor del servomotor de torreta (N • M) | 10.5 | 10.5 | |
| motor principal （nominal / máxima） potencia （KW） | 30/37 | 37/45 | |
| husillo （nominal / máximo） par (N • M) | 370/570 | 370/570 | |
| RANGO DE TRABAJO | diámetro máximo de rotación （mm） | ∅800 | ∅900 |
| diámetro máximo de corte （mm） | ∅620 22¹¹ | ∅730 26¹¹ | |
| longitud máxima de corte （mm） | |||
| altura máxima de trabajo （mm） | 360 12¹¹ | 410 14¹¹ | |
| longitud máxima de la herramienta （mm） | 370 | 430 | |
| sillín giratorio diámetro （mm） | |||
| VIAJES Y MUDANZAS RÁPIDAS | X1 / IZQUIERDA （mm） | - | - |
| X2 / DERECHA （mm） | - | - | |
| Z1 / Z2 （mm） | - | - | |
| movimiento rápido （m / min） | - | - | |
| Recorrido del eje X / Z （mm） | 0～430 | 0～480 | |
| Recorrido del eje Z （mm） | 0 ～ 540 （distancia mínima de la torreta a la cara del mandril 195 ， máxima 195+540） | 0 ～ 650 （distancia mínima desde la torreta a la cara del portabrocas 195 ， máxima 195+650） | |
| Movimiento rápido del eje X / Z （m / min） | 20 | 20 | |
| ATC | Altura del centro (mm) | - | - |
| El ancho del borde (mm) | - | - | |
| número de herramienta | trabajo servohidraumatico 6 | trabajo servohidraumatico 6 | |
| Diámetro interior de la herramienta | - | - | |
| Tamaño máximo de herramienta (mm) | - | - | |
| tipo de interfaz de herramienta | BMT65 | BMT65 | |
| La distancia al borde （mm） | 360 | 360 | |
| herramienta de intercambio adyacente y tiempo de bloqueo （seg) | 0.76 | 0.9 | |
| herramienta de cambio más lejana y tiempo de bloqueo （seg) | 1.32 | 1.6 | |
| PRECISIÓN | X1 / X2 / Z1 / Z2 Posicionamiento （mm） | - | - |
| X1 / X2 / Z1 / Z2 Repetibilidad （mm） | - | - | |
| Posicionamiento X / Z （mm） | 0,01 （recorrido completo） | 0,01 （recorrido completo） | |
| Repetibilidad X / Z （mm） | 0,005 （recorrido completo） | 0,005 （recorrido completo） | |
| OTRO | potencia total （KW) | 60 | 60 |
| Capacidad de refrigerante （L) | 300/600 （Alto flujo de refrigerante opcional） | 300/600 （Alto flujo de refrigerante opcional） | |
| Presión de aire requerida （MPa） | 0.65 | 0.65 | |
| tamaño （largo × ancho × alto） | 2400×2508×3276 | 2600×2708×3476 | |
| Peso neto / kg) | 11000 | 12500 | |
