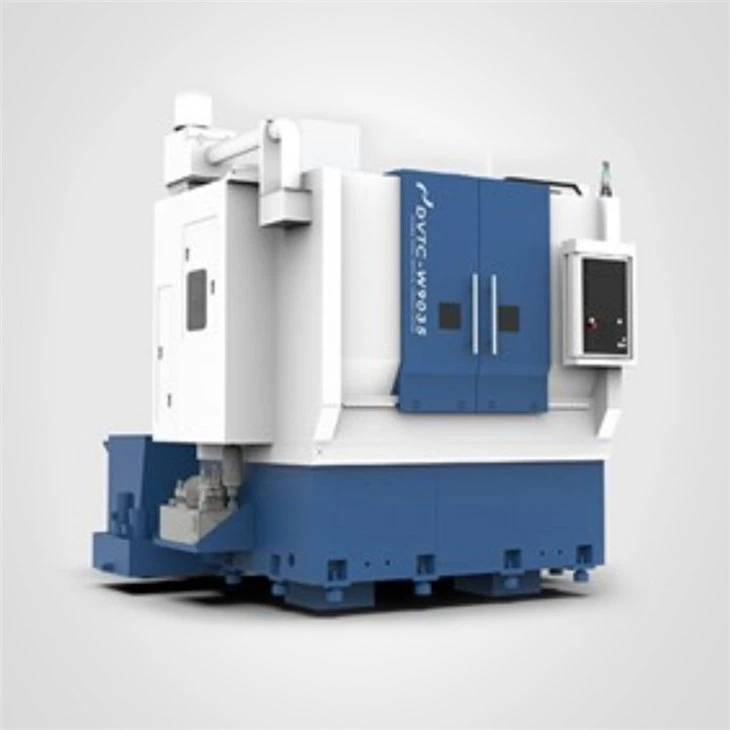

Máquina de torno de torneado vertical CNC para borde de coche de eje de rueda auto
Esta máquina es muy adecuada para el uso de procesamiento por lotes de producción y taller de reparación de máquinas.La precisión de la dimensión procesada de las piezas puede alcanzar el nivel IT7 en esta máquina, y la rugosidad de la superficie puede alcanzar el nivel 1.6.La configuración de la mesa de trabajo de la máquina con dispositivo de movimiento rápido, dispositivo de seguridad de sobrecarga, mango de tuerca de mango transversal vertical y horizontal.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
La máquina se utiliza principalmente para torneado fino y tosco del cubo de rueda de automóvil común de 12-22 pulgadas y el cubo de rueda de camión, y también se puede utilizar para torneado de piezas de disco similares.
La máquina adopta la estructura de cama inclinada más popular en Europa, América y Japón, el diseño integrado mecánico, eléctrico, hidráulico y neumático, estructura compacta, operabilidad fuerte, la chapa adopta una estructura protectora completamente cerrada, drenaje de viruta y efecto de prevención de fugas es bueno.
Los ejes X y Z de la máquina herramienta adoptan un riel de guía templado + POLI Estructura de riel de guía enlucido de teflón, y el eje adopta una estructura de eje mecánico de correa, que tiene las ventajas de un gran par de transmisión, una fuerte resistencia a la vibración y otras ventajas , alta precisión de procesamiento y pequeña rugosidad.
| Especificación | MODELO DE MÁQUINA | Vertical monopolar | |
| Serie VTC | |||
| 800 | 900 | ||
| Huso | escribe | Correa / Correa trapecial acanalada PM | Correa / Correa trapecial acanalada PM |
| Velocidad máxima (rpm) | 2500 | 2500 | |
| Tipo de punta de husillo | A2-11 | A2-11 | |
| diámetro del cojinete del husillo | 160 | 160 | |
| cono del husillo | - | - | |
| diámetro del agujero del husillo | - | - | |
| Controlador | controlador y motor | Fanuc 0i-TF Plus αiF22-3000 (X)
αiF30-4000 B (Z)
βisc12-2000 （Servo de torreta）
αil30-7000 (motor de husillo） |
Fanuc 0i-TF Plus αiF22-3000 (X) αiF30-4000 B (Z)
βisc12-2000 （Servo de torreta）
αil30-7000 (motor de husillo） |
| Potencia del motor del eje X1 / X2 （KW） | - | - | |
| Par motor del eje X1 / X2 (N • M) | - | - | |
| Potencia del motor del eje X1 / X2 （KW） | - | - | |
| Par motor del eje Z1 / Z2 (N • M) | - | - | |
| Potencia del motor del eje X （KW） | 4 | 4 | |
| Par motor del eje X (N • M) | 22 （nominal） / 64 （máximo） | 22 （nominal） / 64 （máximo） | |
| Potencia del motor del eje Z （KW） | 7 | 7 | |
| Par motor del eje Z (N • M) | 30 （nominal） / 83 （máximo） | 30 （nominal） / 83 （máximo） | |
| potencia del servomotor de torreta （KW） | 1.4 | 1.4 | |
| par motor del servomotor de torreta (N • M) | 10.5 | 10.5 | |
| motor principal （nominal / máxima） potencia （KW） | 30/37 | 37/45 | |
| husillo （nominal / máximo） par (N • M) | 370/570 | 370/570 | |
| RANGO DE TRABAJO | diámetro máximo de rotación （mm） | ∅800 | ∅900 |
| diámetro máximo de corte （mm） | ∅620 22¹¹ | ∅730 26¹¹ | |
| longitud máxima de corte （mm） | |||
| altura máxima de trabajo （mm） | 360 12¹¹ | 410 14¹¹ | |
| longitud máxima de la herramienta （mm） | 370 | 430 | |
| sillín giratorio diámetro （mm） | |||
| VIAJES Y MUDANZAS RÁPIDAS | X1 / IZQUIERDA （mm） | - | - |
| X2 / DERECHA （mm） | - | - | |
| Z1 / Z2 （mm） | - | - | |
| movimiento rápido （m / min） | - | - | |
| Recorrido del eje X / Z （mm） | 0～430 | 0～480 | |
| Recorrido del eje Z （mm） | 0 ～ 540 （distancia mínima de la torreta a la cara del mandril 195 ， máxima 195+540） | 0 ～ 650 （distancia mínima desde la torreta a la cara del portabrocas 195 ， máxima 195+650） | |
| Movimiento rápido del eje X / Z （m / min） | 20 | 20 | |
| Mesa de trabajo | Altura del centro (mm) | - | - |
| El ancho del borde (mm) | - | - | |
| número de herramienta | puesto de trabajo servohidráulico 6 | puesto de trabajo servohidráulico 6 | |
| Diámetro interior de la herramienta | - | - | |
| Tamaño máximo de herramienta (mm) | - | - | |
| tipo de interfaz de herramienta | BMT65 | BMT65 | |
| La distancia al borde （mm） | 360 | 360 | |
| herramienta de intercambio adyacente y tiempo de bloqueo （seg) | 0.76 | 0.9 | |
| herramienta de cambio más lejana y tiempo de bloqueo （seg) | 1.32 | 1.6 | |
| PRECISIÓN | X1 / X2 / Z1 / Z2 Posicionamiento （mm） | - | - |
| X1 / X2 / Z1 / Z2 Repetibilidad （mm） | - | - | |
| Posicionamiento X / Z （mm） | 0,01 （recorrido completo） | 0,01 （recorrido completo） | |
| Repetibilidad X / Z （mm） | 0,005 （recorrido completo） | 0,005 （recorrido completo） | |
| OTRO | Toda la potencia （KW) | 60 | 60 |
| Capacidad de refrigerante （L) | 300/600 （Alto flujo de refrigerante opcional） | 300/600 （Alto flujo de refrigerante opcional） | |
| Presión de aire requerida （MPa） | 0.65 | 0.65 | |
| tamaño （largo × ancho × alto） | 2400×2508×3276 | 2600×2708×3476 | |
| Peso neto / kg) | 11000 | 12500 | |
