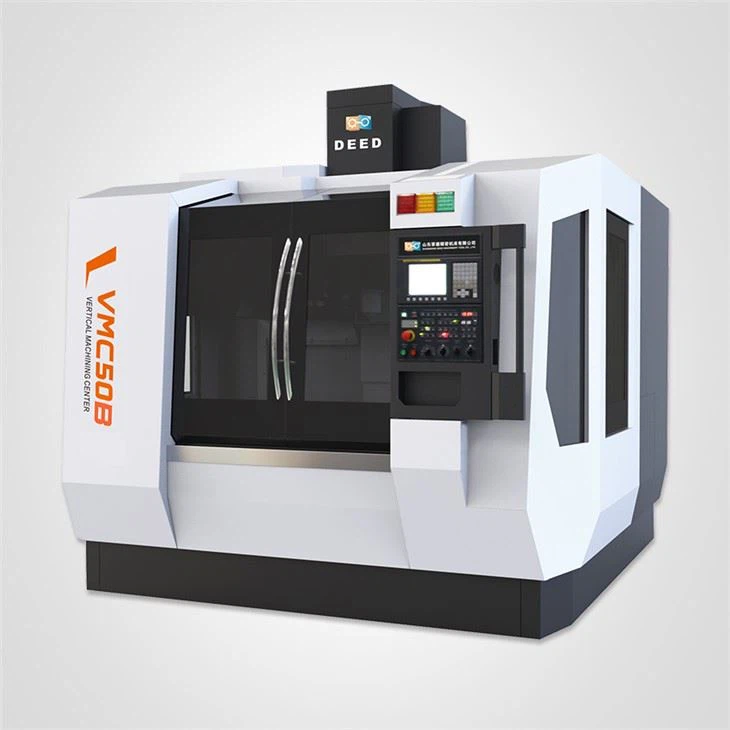

Centro de mecanizado vertical CNC DEED VMC50B
El centro de mecanizado vertical VMC50B adopta una estructura móvil de mesa deslizante transversal y el riel guía adopta una guía rodante lineal. Se utiliza principalmente para procesar diversas piezas complejas de tamaño pequeño y mediano.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado vertical CNC DEED VMC50B puede realizar fresado, taladrado, expansión, taladrado, roscado y fresado de contornos en un dispositivo. Es adecuado para procesar diversas piezas con alta precisión, múltiples procesos y formas complejas. Es un equipo clave muy importante en maquinaria general, moldes, aviación, energía, transporte y otras industrias.
El corte de alta velocidad del centro de mecanizado vertical CNC DEED VMC50B tiene una alta velocidad de avance y de corte, lo que puede acortar en gran medida el tiempo de corte de la pieza de trabajo. Más del 90% del calor de corte ha sido eliminado por las virutas que salen a alta velocidad antes de transferirse a la pieza de trabajo. Por lo tanto, el calor acumulado en la pieza de trabajo es muy pequeño y el aumento de temperatura de la pieza de trabajo también es muy pequeño. Por lo tanto, la deformación térmica de la pieza de trabajo causada por el aumento de temperatura es muy pequeña, lo que puede ignorarse. Por lo tanto, es muy adecuado para procesar piezas largas y delgadas que son fáciles de deformar en caliente y requieren alta precisión, así como materiales con bajo punto de fusión y fáciles de oxidar.
| Sistema de control | FANUC/Siemens/Mitsubishi |
| VIAJAR | |
| Recorrido del eje X (mm) | 850 milímetros |
| Recorrido del eje Y (mm) | 500 milímetros |
| Recorrido del eje Z (mm) | 600 milímetros |
| Nariz del husillo a la superficie de la mesa (mm) | 150-750 milímetros |
| HUSO | |
| Tipo de unidad | Manejo directo |
| Cono del husillo | BT40 |
| Máx. Velocidad rpm | 12000 |
| Potencia del husillo (kW) | 11/18,5 kilovatios |
| Par del husillo (Nm) | 70/117 Nm |
| MESA | |
| Tamaño (mm) | 950x500mm |
| Ranura en T (tamaño * cantidad * espacio) | 18x4x100 |
| Carga máxima (kg) | 600 kilos |
| ALIMENTAR | |
| Velocidad acelerada X/Y/Z aixs | 5 m/s² |
| Marcha rápida (m/min) | 40/40/42 M/MIN |
| EXACTITUD | |
| Posicionamiento (bucle medio cerrado) (mm) | 0.006 mm |
| Repetibilidad (bucle medio cerrado) (mm) | 0.004 mm |
| ATC | |
| Tipo | Tipo de disco /24T |
| Tamaño máximo de herramienta (completa/no completa/longitud) | Φ78/Φ150/300 |
| Peso máximo de la herramienta (kg) | 8 kilos |
| OTROS | |
| Presión de aire (MPa) | 0.65 MPa |
| Capacidad de energía (KVA) | 35kVA |
| Peso de la máquina (kg) | 7500 kilogramos |
| Espacio en el piso de la máquina (L *W *H) (mm) | 3000X3200X3100 milímetros |
