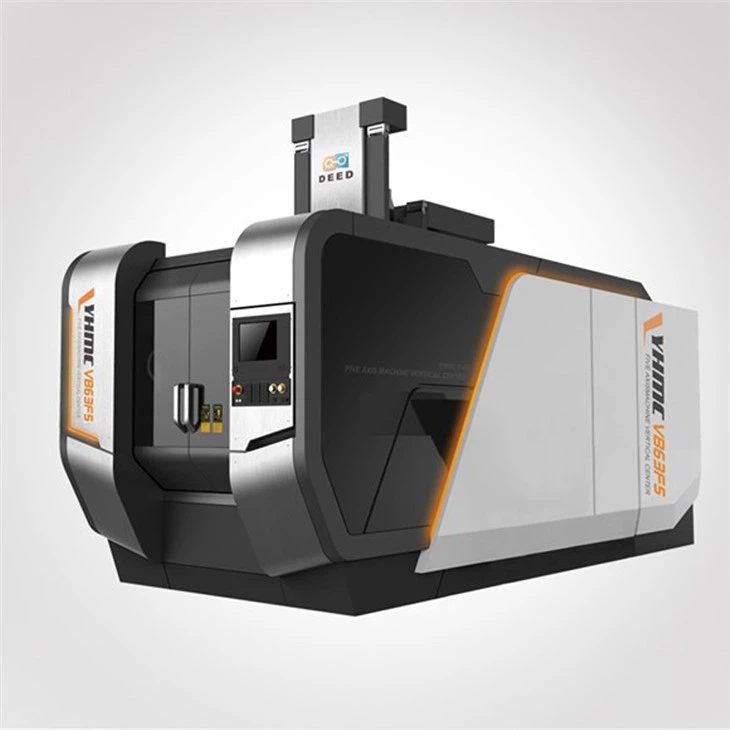

DEED VB63F5 5-Centro de mecanizado vertical CNC simultáneo de ejes
La estructura general tiene buena rigidez. El eje Y adopta un diseño de doble accionamiento para garantizar el equilibrio del movimiento a alta velocidad. La estructura de la caja del husillo tipo caja brinda una mayor estabilidad con una gran salida de torque.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
DEED VB63F5 5-El centro de mecanizado vertical CNC simultáneo de ejes es un equipo de mecanizado de alta eficiencia y alta precisión. La pieza de trabajo puede completar procedimientos de procesamiento complejos en un solo proceso de sujeción, por lo que este equipo puede adaptarse al procesamiento de moldes modernos, como piezas de automóviles y piezas estructurales de aviones. Pentaaxis significa que nuestro dispositivo tiene cinco ejes. El eje XYZ y el eje ac forman procesamiento de enlace, por lo que es muy bueno en el procesamiento de superficies espaciales, procesamiento de formas especiales, procesamiento hueco, punzonado, orificio oblicuo, corte oblicuo, etc., y sus usos son muy diversos.
CARACTERÍSTICAS
La estructura general del centro de mecanizado vertical CNC simultáneo de ejes DEED VB63F5 5-es rígida. El eje Y adopta un diseño de doble accionamiento, por lo que puede mantener un buen equilibrio incluso en caso de movimiento a alta velocidad.
La estructura del cabezal tipo caja puede hacer que la salida de alto par sea más estable.
El eje A/C es impulsado directamente por un motor de torsión sin reductor, por lo que se puede mejorar la precisión de funcionamiento y aumentar la velocidad.
La regla de rejilla puede hacer que la máquina herramienta aún tenga una alta precisión de mecanizado y precisión de posicionamiento en el caso de movimiento a alta velocidad.
El almacén de herramientas en línea impulsado directamente por el servomotor funciona rápido y tiene un posicionamiento preciso, lo que permite que el centro de mecanizado vertical CNC simultáneo de ejes DEED VB63F5 5- cumpla con diversos requisitos de proceso.
| VIAJAR | ||
| 1. | recorrido del eje x | 800 mm |
| 2. | Recorrido del eje Y | 800 mm |
| 3. | Recorrido del eje Z | 600 mm |
| 4. | Recorrido del eje A | ±135 grados |
| 5. | recorrido del eje C | continuamente 360 grados |
| HUSO | ||
| 1. | Potencia del husillo | 34kw |
| 2. | Par del husillo | 72/91Nm |
| 3. | Cono del husillo | HSK-A63 |
| 4. | máxima velocidad | 18000rpm |
| 5. | Tipo de unidad | husillo motorizado |
| MESA | ||
| 1. | Tamaño | Φ660MM |
| 2. | Diámetro máximo de giro | Φ900mm |
| 3. | Ranura en T (tamaño * cantidad * espacio) | 18×5×125 milímetros |
| 4. | carga maxima | 800 kilogramos |
| ALIMENTAR | ||
| 1. | Eje X/Y/Z Marcha rápida | 60/60/40 M/MIN |
| 2. | Velocidad del eje A/C | 60 rpm/min |
| PRECISIÓN | ||
| 1. | Posicionamiento del eje X/Y/Z | 0.008 mm |
| 2. | Repetibilidad del eje X/Y/Z | 0.004 mm |
| 3. | Repetibilidad del eje A/C | ±5'' |
| ATC | ||
| 1. | Tipo de almacén de herramientas | Tipo de cadena y de entrada directa. |
| 2. | Capacidad del almacén de herramientas | ATC-40T |
| 3. | Tamaño máximo de herramienta (completa/no completa/longitud) | Φ75/Φ120/ 270 MM |
| 4. | Peso máximo de la herramienta | 6 kilos |
| OTROS | ||
| 1. | Presión del aire | 0.65Mpa |
| 2. | Capacidad de potencia | 100KVA |
| 3. | Peso de la máquina | 20000 kilogramos |
| 4. | Dimensión del espacio del piso (L *W *H) | 6200×2500×3650mm |
