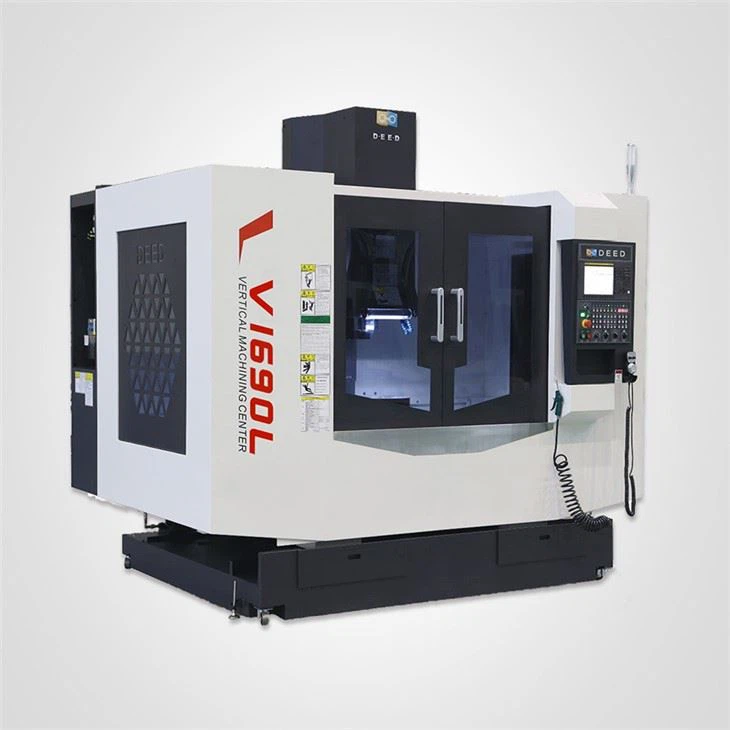

Máquina de mecanizado vertical CNC V1690L
Debido a la alta velocidad de corte y velocidad de avance de la máquina de mecanizado vertical CNC V1690L, la tasa de eliminación de material por unidad de tiempo en el corte de alta velocidad se ha mejorado considerablemente en comparación con el corte convencional, lo que reduce en gran medida el tiempo de corte y también es propicio. al desbaste y acabado continuo de piezas en una misma máquina herramienta, facilitando la realización de la concentración del proceso. La máquina no solo mejora la tasa de utilización del equipo, sino que también reduce los tiempos de carga y descarga de las piezas y acorta las horas de trabajo auxiliar.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
Debido a la alta velocidad de corte y velocidad de avance de la máquina de mecanizado vertical CNC V1690L, la tasa de eliminación de material por unidad de tiempo en el corte de alta velocidad se ha mejorado considerablemente en comparación con el corte convencional, lo que reduce en gran medida el tiempo de corte y también es propicio. al desbaste y acabado continuo de piezas en una misma máquina herramienta, facilitando la realización de la concentración del proceso. La máquina no solo mejora la tasa de utilización del equipo, sino que también reduce los tiempos de carga y descarga de las piezas y acorta las horas de trabajo auxiliar.
La máquina de mecanizado vertical CNC V1690L puede controlar eficazmente la acumulación de viruta, la tensión residual en la superficie y otros defectos debido al corte en un rango de velocidad de corte más alto, por lo que el corte a alta velocidad puede obtener una calidad de superficie casi rectificada, reduciendo efectivamente los procedimientos de procesamiento posteriores. . Por ejemplo, cuando se cortan materiales de acero endurecido a alta velocidad, la rugosidad de la superficie Ra puede ser inferior a 0.6um. Cuando se fresan piezas de trabajo de hierro gris a alta velocidad, la rugosidad de la superficie puede ser tan baja como Ra 0,63um, lo que equivale al nivel de tecnología de rectificado. Por lo tanto, el corte a alta velocidad es particularmente adecuado para campos como los instrumentos ópticos y la industria de fabricación de precisión.
SOLICITUD
El centro de mecanizado vertical se utiliza principalmente para procesar diversas piezas de TI, piezas de hardware, piezas de automóviles, cubos de ruedas, piezas industriales 3C, piezas aeroespaciales y otras piezas de precisión.
| VIAJAR | |
| recorrido del eje x | 1600 mm |
| Recorrido del eje Y | 910 mm |
| Recorrido del eje Z | 810 mm |
| Nariz del husillo a la superficie de la mesa | 150~960 milímetros |
| HUSO | |
| Tipo de unidad | Cinturón de conducir |
| Cono del husillo | BT50 |
| Máx. Velocidad | 5000 rpm |
| Potencia del husillo | 11/15 kilovatios |
| Par del husillo | 168/305 Nm |
| MESA | |
| Tamaño | 1800x900mm |
| Ranura en T (tamaño * cantidad * espacio) | 22×6×130mm |
| carga maxima | 1600kg |
| ALIMENTAR | |
| Velocidad máxima de corte | 1-8000 mm/min |
| avance rápido | 20/20/20 M/MIN |
| EXACTITUD | |
| Posicionamiento (bucle medio cerrado) | 0.012 mm |
| Repetibilidad (bucle medio cerrado) | 0.008 mm |
| ATC | |
| Tipo | Tipo de disco ATC 24T |
| Tamaño máximo de herramienta (completa/no completa/longitud) | Φ105/Φ200/350 milímetros |
| Peso máximo de la herramienta | 15 kilos |
| OTROS | |
| Presión del aire | 0.65Mpa |
| Capacidad de potencia | 30kVA |
| Peso de la máquina | 14200kg |
| Espacio en el piso de la máquina (L *W *H) | 4000x3800x3600mm |
