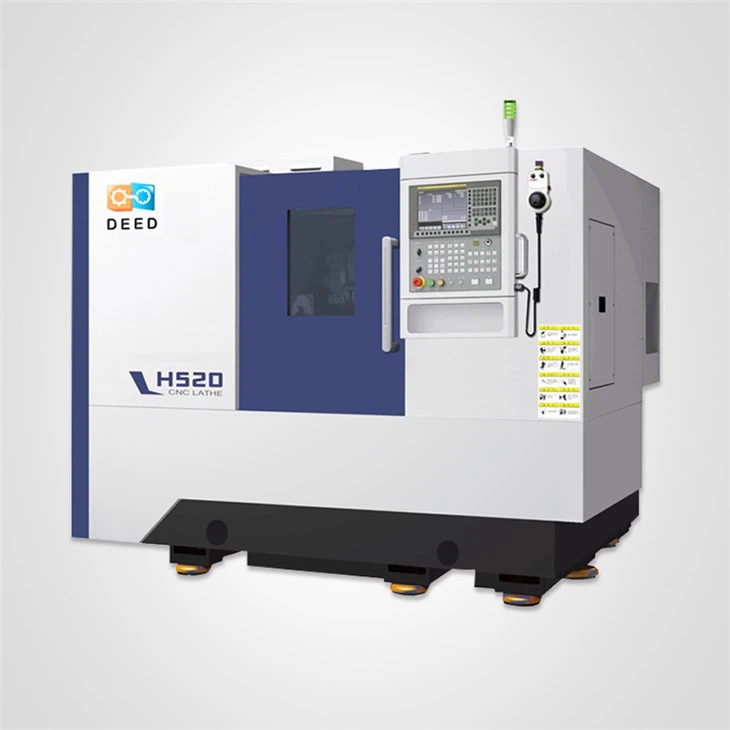

| Huso |
escribe |
Correa / Correa trapecial acanalada PM |
|
| Velocidad máxima (rpm) |
2500 |
|
| Tipo de punta de husillo |
A2-11 |
|
| diámetro del cojinete del husillo |
Φ160 |
|
| cono del husillo |
- |
|
| diámetro del agujero del husillo |
- |
|
| Controlador |
controlador y motor |
Fanuc 0i-TF Plus （control de doble canal） αiF22-3000 (X1 、 X2) αiF30-4000 B (Z1 、 Z2) βisc12-2000 * 2 （servo de torreta） αil40-6000 (motor principal） |
|
| Potencia del motor del eje X1 / X2 （KW） |
4 |
|
| Par motor del eje X1 / X2 (N • M) |
22 （calificado）
64 （máximo） |
|
| Potencia del motor del eje X1 / X2 （KW） |
7 |
|
| Par motor del eje Z1 / Z2 (N • M) |
30 （calificado）
83 （máximo） |
|
| Potencia del motor del eje X （KW） |
- |
|
| Par motor del eje X (N • M) |
- |
|
| Potencia del motor del eje Z （KW） |
- |
|
| Par motor del eje Z (N • M) |
- |
|
| potencia del servomotor de torreta （KW） |
1.4 |
|
| par motor del servomotor de torreta (N • M) |
10.5 |
|
| motor principal （nominal / máxima） potencia （KW） |
37/45 |
|
| husillo （nominal / máximo） par (N • M) |
350/540 |
|
| RANGO DE TRABAJO |
diámetro máximo de rotación （mm） |
∅800 |
|
| diámetro máximo de corte （mm） |
∅620 22¹¹ |
|
| longitud máxima de corte （mm） |
360 12¹¹ |
|
| altura máxima de trabajo （mm） |
|
|
| longitud máxima de la herramienta （mm） |
370 |
|
| sillín giratorio diámetro （mm） |
|
|
| VIAJES Y MUDANZAS RÁPIDAS |
X1 / IZQUIERDA （mm） |
0～430 |
|
| X2 / DERECHA （mm） |
-40～390 |
|
| Z1 / Z2 （mm） |
0 ～ 540 （distancia mínima desde la base de la torreta a la cara del portabrocas 195 ， máxima 195+540） |
|
| movimiento rápido （m / min） |
20 |
|
| Recorrido del eje X / Z （mm） |
- |
|
| Recorrido del eje Z （mm） |
- |
|
| Movimiento rápido del eje X / Z （m / min） |
- |
|
| ATC |
Altura del centro (mm) |
- |
|
| El ancho del borde (mm) |
- |
|
| número de herramienta |
servohidráulico 6, puesto de trabajo * 2 （dos lados） |
|
| Diámetro interior de la herramienta |
- |
|
| Tamaño máximo de herramienta (mm) |
- |
|
| tipo de interfaz de herramienta |
BMT65 |
|
| La distancia al borde （mm） |
360 |
|
| herramienta de intercambio adyacente y tiempo de bloqueo （seg) |
0.76 |
|
| herramienta de cambio más lejana y tiempo de bloqueo （seg) |
1.32 |
|
| PRECISIÓN |
X1 / X2 / Z1 / Z2 Posicionamiento （mm） |
0.01 |
|
| X1 / X2 / Z1 / Z2 Repetibilidad （mm） |
0.005 |
|
| Posicionamiento X / Z （mm） |
- |
|
| Repetibilidad X / Z （mm） |
- |
|
| OTRO |
toda la potencia （KW) |
90 |
|
| Capacidad de refrigerante （L) |
500/850 （Alto flujo de refrigerante opcional） |
|
| Presión de aire requerida （MPa） |
0.65 |
|
| tamaño （largo × ancho × alto） |
3352×2791×3384 |
|
| Peso neto / kg) |
17000 |
|
| Configuración y proveedores de funciones estándar |
| Unidad de husillo |
KASWIN (COREA DEL SUR) |
| Torreta servohidráulica |
FABRICACIÓN DE ATRUMP / LIO SHING / TAIWÁN |
| Husillo de bolas |
PMI / HIWIN / NSK / THK |
| Cojinete de tornillo |
NSK / FAG / NTN / TPI / NAHI |
| Actuador neumático |
AirTAC (TAIWÁN) |
| Transportador de virutas y depósito de agua |
Yufeng / HAIANG MAO |
| Bomba de lavado de virutas de enfriamiento |
STARIS |
| Sistema hidráulico |
SIETE OCÉANO / HAGEELUND |
| Sistema de lubricación automática |
Yuxiang |
| Acoplador |
NBK / MIKI |
| Cilindro de pesca |
AUTO GRIP / AUTO FUERTE |
| Cubierta de la máquina |
DEED / casero |
| Lámpara de trabajo |
SÍ |
| Intercambiador de calor de armario eléctrico |
SÍ |
| Opciones |
| motor de husillo de mayor potencia 37 / 45KW |
| recopilar detección de viajes |
| Prueba de hermeticidad |
| mandril de sector （OP2) |
| Mandril de mordaza recta （OP2) |
| Torreta VDI50 |
| Sistema de soplado de mandril |
| Colector de neblina de aceite |
| sistema de herramientas |
| sistema de filtrado |
| Interfaz del manipulador de E / S |
| CTS （20 kgf / 30 kgf / 40 kgf） |
| sistema pesado de lavado y enfriamiento de virutas |
| pedal |
| Sistema de cilindro de equilibrio de nitrógeno del eje Z |
| PUERTA AUTOMÁTICA |
| Armario eléctrico AC |
