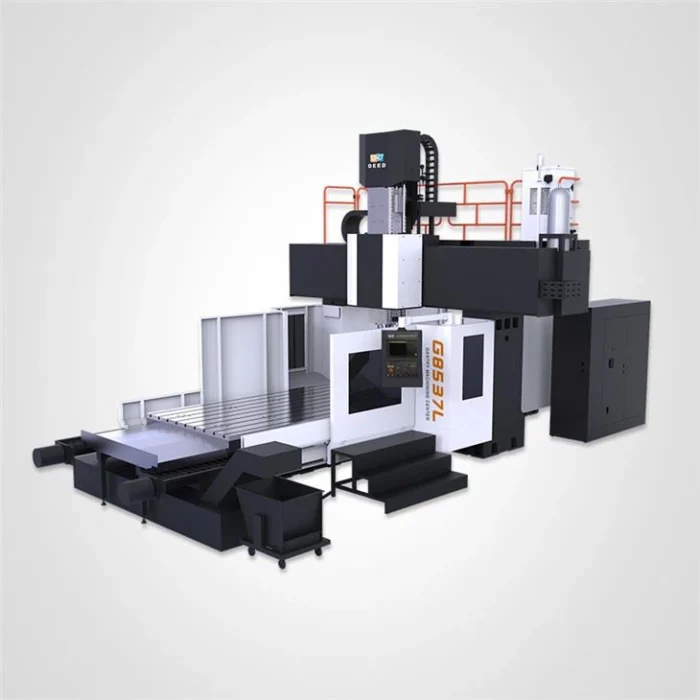

Centro de mecanizado de pórtico Serie GL37
El centro de mecanizado de pórtico de doble columna DEED serie GL adopta una estructura de pórtico cerrada compuesta por bancada, columna y viga, que tiene las características de alta rigidez y alta estabilidad. La máquina herramienta puede completar el fresado, mandrinado, taladrado, roscado rígido y procesamiento de superficies de varillaje de tres ejes, y puede agregar un cabezal de fresado en ángulo recto según los requisitos del cliente para realizar un procesamiento de cinco lados al mismo tiempo. Es especialmente adecuado para el mecanizado en bruto o semiacabado de piezas de matrices, el procesamiento de piezas estructurales de equipos de automatización y piezas estructurales de ferrocarriles, el procesamiento de piezas grandes en las industrias de energía, ingeniería y fundición, el procesamiento de muñones de dirección ferroviaria y piezas estructurales grandes, etc.
¿Quieres cotizar?
INFORMACIÓN DEL PRODUCTO
El centro de mecanizado de pórtico Serie GL37 es una de las máquinas herramienta CNC de gran importancia para el desarrollo de la industria porque puede aportar mayor eficiencia a la empresa. Además de poder completar más contenido de procesamiento a la vez, su precisión de procesamiento es alta, la dificultad de procesar piezas de trabajo también es alta y la eficiencia es de 5 a 10 veces mayor que la del equipo normal. Su lecho y columna están hechos de nuevo material y nueva tecnología alemana UHPC, por lo que tiene una excelente absorción de impactos, bajo coeficiente de expansión térmica, baja conductividad térmica, resistencia a la corrosión y baja tensión interna. También es un dispositivo muy seguro y eficiente.
CARACTERÍSTICAS
1. El centro de mecanizado de pórtico serie GL37 adopta tecnología alemana avanzada de soldadura de placas de acero para piezas móviles como mesa, deslizador y cabezal, por lo que tiene mayor rigidez y, al mismo tiempo, reduce el peso de las piezas móviles y reduce la energía potencial de inercia del movimiento. y mejora la capacidad de respuesta.
2. Las piezas móviles de tres coordenadas están sostenidas por guías lineales de rodillos de alta resistencia. Los rodillos pueden evitar que la máquina se salga y mantener el equilibrio del movimiento, asegurando la precisión y estabilidad de la máquina herramienta durante mucho tiempo.
3. La caja del husillo adopta una estructura deslizante de sección transversal grande, el riel guía tiene una gran capacidad de soporte y la capacidad de resistir el corte transversal del husillo es fuerte, lo que puede realizar el corte potente de la carrera completa de la Z. eje.
4. El eje Z del centro de mecanizado de pórtico serie GL37 adopta cilindros de doble equilibrio, que pueden eliminar el momento desequilibrado causado por su peso.
| VIAJAR | G6537L | G8537L | G10537L | G12537L |
| Distancia entre columnas | 3700 mm | 3700 mm | 3700 mm | 3700 mm |
| recorrido del eje x | 6500 mm | 8500 mm | 10500mm | 12500 mm |
| Recorrido del eje Y | 4300 mm | 4300 mm | 4300 mm | 4300 mm |
| Recorrido del eje Z | 1250 mm | 1250 mm | 1250 mm | 1250 mm |
| Nariz del husillo a la superficie de la mesa | 200-1450mm | 200-1450mm | 200-1450mm | 200-1450mm |
| HUSO | ||||
| Tipo de unidad | Accionamiento directo+reductor de engranajes | Accionamiento directo+reductor de engranajes | Accionamiento directo+reductor de engranajes | Accionamiento directo+reductor de engranajes |
| Cono del husillo | BT50 | BT50 | BT50 | BT50 |
| Máx. Velocidad | 6000 rpm | 6000 rpm | 6000 rpm | 6000 rpm |
| Potencia del husillo | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios | 22/26 kilovatios |
| Par del husillo | 770/910Nm | 770/910Nm | 770/910Nm | 770/910Nm |
| Sección de caja de husillo | 450 * 450 mm | 450 * 450 mm | 450 * 450 mm | 450 * 450 mm |
| MESA DE TRABAJO | ||||
| Ancho de la mesa de trabajo | 3200 mm | 3200 mm | 3200 mm | 3200 mm |
| Ranura en T (tamaño * cantidad * espacio) | 28 mm | 28 mm | 28 mm | 28 mm |
| carga maxima | 30000kg | 32000kg | 36000kg | 36000kg |
| ALIMENTAR | ||||
| Velocidad máxima de corte | 6 m/min | 6 m/min | 6 m/min | 6 m/min |
| avance rápido | 12/12/12 M/MIN | 10/12/12 M/MIN | 10/12/12 M/MIN | 8/10/10 M/MIN |
| EXACTITUD | ||||
| Posicionamiento (bucle medio cerrado) | {{0}}.032/0,028/0,018 mm | {{0}}.04/0,028/0,018 mm | {{0}}.047/0,028/0,018 mm | {{0}}.54/0.028/0,018 mm |
| Repetibilidad (bucle medio cerrado) | {{0}}.022/0,019/0,008 mm | {{0}}.026/0,019/0,008 mm | {{0}}.029/0,019/0,008 mm | {{0}}.034/0,019/0,008 mm |
| OTROS | ||||
| Presión del aire | 0.65Mpa | 0.65Mpa | 0.65Mpa | 0.65Mpa |
| Capacidad de potencia | 50kVA | 50kVA | 80kVA | 80kVA |
| Peso de la máquina | 89500kg | 105500kg | 121000kg | 135500kg |
| Espacio en el piso de la máquina (L *W *H) | 16800 * 7500 * 6400 mm | 22800 * 7500 * 6400 mm | 26800*7500*6400mm | 31300 * 7500 * 6400 mm |
